APLIKASI PENDETEKSI PENGUNJUNG DENGAN SENSOR PIR

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

1. Tujuan;[kembali}

a. Mengetahui rangkaian aplikasi pendeteksi pengunjung dengan sensor PIR

b. Mensimulasikan rangkaian pada software proteus sensor PIR

2. Alat dan Bahan;[kembali}

A. Alat

1. Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda.

2.Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara getaran listrik menjadi getaran suara.

B. Bahan

1.Sensor PIR

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR dapat mendeteksi radiasi dari berbagai objek dan karena semua objek memancarkan energi radiasi, sebagai contoh ketika terdeteksi sebuah gerakan dari sumber infra merah dengan suhu tertentu yaitu manusia mencoba melewati sumber infra merah yang lain misal dinding, maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor

2.Transistor NPN

NPN adalah transistor yang bekerja mengalirkan arus negatif ke positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor befungsi sebagai input dan kolektor berfungsi sebagai kolektor.

3.Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah.

4.Relay

Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar

3. Dasar Teori;[kembali}

Sensor PIR terdiri dari beberapa bagian yaitu, Lensa Fresnel, Penyaring Infra Merah, Sensor Pyroelektrik, Penguat Amplifier, Komparator.

Cara Kerja Sensor Passive Infra Red

Sensor PIR bekerja dengan cara menangkap pancaran infra merah, kemudian pancaran infra merah yang tertangkap akan masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, sinar infra merah mengandung energi panas membuat sensor pyroelektrik dapat menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian komperator akan membandingkan sinyal yang sudah diterima dengan tegangan referensi tertentu yang berupa keluaran sinyal 1-bit. Sensor PIR hanya akan mengeluarkan logika 0 dan 1. 0 saat sensor tidak mendeteksi adanya perubahan pancaran infra merah dan 1 saat sensor mendeteksi infra merah. Sensor PIR hanya dapat mendeteksi pancaran infra merah dengan panjang gelombang 8-14 mikrometer. Manusia memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer, panjang gelombang tersebut dapat terdeteksi oleh sensor PIR membuat sensor ini sangat efektif digunakan sebagai human detektor. Sensor PIR hanya akan mendeteksi jika object bergerak atau secara teknis saat terjadi adanya perubahan pancaran infra merah.

Jarak Pancar Sensor Passive Infra Red

Pada umumnya sensor PIR memiliki jangkauan pembacaan efektif hingga 5 meter, namun sensor PIR memiliki jangkauan jarak dan sudut pembacaan yang bervariasi, tergantung karakteristik sensor.

Pancaran infra merah masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, karena sinar infra merah mengandung energi panas maka sensor pyroelektrik akan menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian sinyal ini akan dikuatkan oleh penguat dan dibandingkan oleh komparator dengan tegangan referensi tertentu Untuk manusia sendiri memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer (nilai standar 9,4 mikrometer), panjang gelombang tersebut dapat terdeteksi oleh sensor PIR. (Secara umum sensor PIR memang dirancang untuk mendeteksi manusia dimana sensor ini membutuhkan tegangan masukan sebesar 5 Vdc
Cara melakukan pengujian ini adalah sensor harus mendapat tegangan input sebesar 5 Vdc

Gambar 2

PIR sensor sendiri memiliki dua slot di dalamnya, setiap slot terbuat dari bahan khusus PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Di dalam sensor PIR ini terdapat bagianbagian yang mempunyai perannya masingmasing, yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator. Seperti terlihat pada gambar 2 dibawah ini. sensor PIR pada saat berlogika 1 dan 0. Pengujian ini juga diperlukan untuk mengetahui nilai tegangan output sensor passive infrared (PIR) ketika mendeteksi gerakan manusia dan tidak mendeteksi gerakan manusia. Cara melakukan pengujian ini adalah sensor harus mendapat tegangan input sebesar 5 Vdc

CIRI-CIRI SENSOR PIR
(1) deteksi sudut 120 derajat.
(2) kisaran deteksi 7m.
(3) ukuran: 32x24mm
(4) output sinyal switch TTL output sinyal tinggi (3.3 V), output sinyal rendah (0.4 V).
(5) waktu pemicu dapat disesuaikan 0,3 detik hingga 10 menit.
(6) umum digunakan dalam perangkat anti-pencurian dan peralatan lainnya.
(7) modul telah dipaksa untuk mengatur bekerja memic

4. Percobaan;[kembali}

1. Prosedur Percobaan

1.Siapkan alat dan bahan yang dibutuhkan pada library Proteus

2.Buka proteus dan mulai dengan projek baru

3.Letakan semua alat dan bahan pada tempat yang anda inginkan

4.Sambungkan semua alat dan bahan agar semua alirannya dapat di aliri oleh sumber Dc

5.Ketika sensor ultrasonik dipasangkan, masukan hex.file ke dalam sensor ultrasonik

6.Setelah selesai, tutup saklar dan coba mulai mensimulasikannya

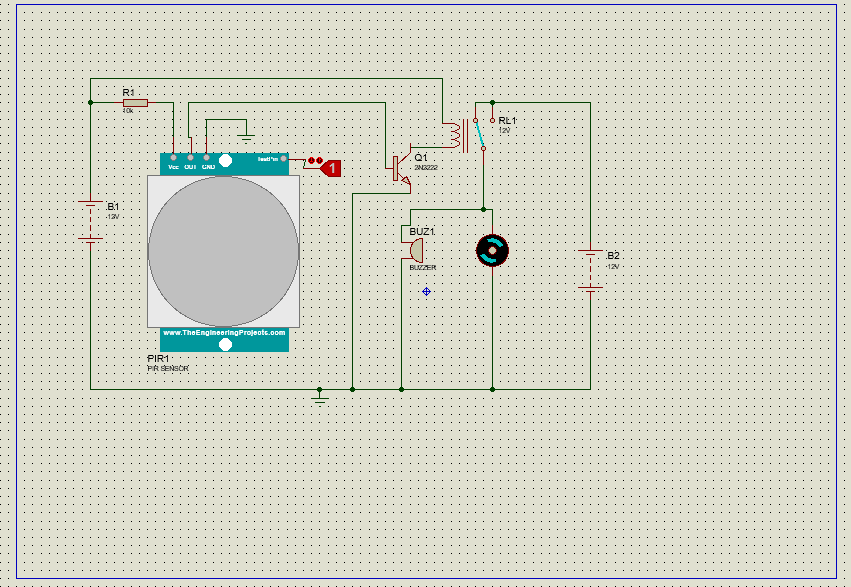

2.Rangkaian Percobaan

PRINSIP KERJA :

Baterai berfungsi sebagai sumber tegangan. Arus mengalir dari baterai ke resistor R1 dan ke relay, dari R1 arus menuju ke Vcc Sensor PIR, saat sensor PIR mendeteksi pegerakan atau berlogika 1 arus akan mengalir dari Vout ke basis Transistor npn Q1 sehingga arus pada kolektor yang diterima dari relay dapat mengalir ke emiter transistor npn lalu ke ground sehingga relay on sehingga arus dapat mengalir dari baterai B2 ke buzzer dan motor DC sehingga buzzer berbunyi dan motor DC berputar sehingga pintu terbuka, dari buzzer dan motor DC arus mengalir ke ground. jika Sensor tidak terhalang atau berlogika 0 maka relay akan off.
