11. GAYA ANTAR MOLEKUL, CAIRAN, DAN PADATAN

1. Tujuan

1. Mengetahui dan memahami sensor gas
2. Mengetahui dan memhami jenis-jenis sensor gas
3. Mampu menjelaskan prinsip kerja sensor gas
4. Mampu mengaplikasikan sensor gas pada rangkaian

2. Komponen

1. Sensor Gas MQ-7

Sensor ini biasanya digunakan untuk mendeteksi gas Kabrbon Monoksida (CO)


2.  Transistor NPN


Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.

3.  Resistor



Resistor  untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir

4. Relay


Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

5. Lampu 12



Paling banyak tersedia di pasaran, harga bervariasi, tapi biasanya lebih ekonomis dibandingkan led strip 24V DC

6. Buzzer DC




Buzzer digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

7. Alternator


Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan. Alternator pada pembangkit listrik yang digerakan dengan turbin uap disebut turbo alternator.

3. Dasar Teori

11.1 Teori Kintetik Cairan dan Padatan;[kembali}



    Dalam keadaan gas, jarak antar molekul sangat besar (dibandingkan dengan diameternya) sehingga pada suhu dan tekanan normal (biasanya, 25°C dan 1 atm), tidak ada interaksi yang berarti antara molekul. Karena ada banyak ruang kosong dalam gas — yaitu, ruang yang tidak ditempati oleh molekul — gas dapat dengan mudah dikompresi atau dimampatkan. Kurangnya kekuatan gaya antar molekul juga memungkinkan gas untuk mengembang hingga memenuhi volume wadahnya. Selain itu, ruang kosong yang luas menjelaskan mengapa gas memiliki kerapatan yang sangat rendah dalam keadaan normal.



    Cairan dan padatan adalah keadaan yang sangat berbeda. Perbedaan utama antara keadaan terkondensasi (cairan dan padatan) dan keadaan gas adalah jarak antar molekul. Dalam suatu cairan, jarak molekul-molekulnya begitu berdekatan sehingga hanya ada sedikit ruang kosong yang tersisa. Dengan demikian, cairan jauh lebih sulit untuk dikompres daripada gas, dan juga jauh lebih padat dalam kondisi normal. Suatu cairan juga memiliki volume yang pasti, karena molekul-molekul dalam suatu cairan tidak terlepas dari gaya-gaya atraktif. Namun, molekul dapat bergerak melewati satu sama lain dengan bebas, sehingga cairan dapat mengalir, dapat dituangkan, dan menyesuaikan bentuk wadahnya.



    Dalam benda padat, molekul dipegang dengan kaku pada posisi tanpa kebebasan bergerak. Banyak padatan dicirikan oleh "orde jangka-panjang"; yaitu, molekul diatur dalam konfigurasi reguler dalam tiga dimensi. Bahkan ada lebih sedikit ruang kosong dalam padatan daripada dalam cairan. Dengan demikian, padatan hampir tidak dapat dimampatkan dan memiliki bentuk dan volume yang pasti. Dengan sangat sedikit pengecualian (air menjadi yang paling penting), kepadatan bentuk padat lebih besar daripada bentuk cair untuk zat tertentu. Bukan hal yang aneh bagi dua keadaan suatu zat untuk ada bersama-sama. Contohnya adalah sebuah es batu (padat) yang mengapung dalam segelas air (cairan). Ahli kimia merujuk pada berbagai kondisi zat yang ada dalam suatu sistem sebagai fase. Fase merupakan bagian homogen dari sistem dalam kontak dengan bagian lain dari sistem tetapi dipisahkan darinya oleh batas yang didefinisikan dengan baik. Jadi, segelas air es mengandung fase padat dan fase cair air.



Tabel 11.1 merangkum beberapa karakteristik sifat dari tiga keadaan atau fase materi.





11.2 Gaya antarmolekul;[kembali}

Gaya Antarmolekul adalah gaya tarik-menarik antar molekul. Gaya antarmolekul memberikan pengaruh lebih besar dalam fase materi yang terkondensasi — cairan dan padatan. Saat suhu gas turun, energi kinetik rata-rata dari molekulnya berkurang. Akhirnya, pada suhu yang cukup rendah, molekul tidak lagi memiliki energi yang cukup untuk melepaskan dirinya dari gaya tarik molekul tetangga. Pada titik ini, molekul berkumpul untuk membentuk tetes kecil cairan. Transisi ini dari fase gas ke fase cair dikenal sebuah kondensasi.

Berbeda dari gaya antarmolekul, gaya intramolekul menahan atom bersama-sama dalam sebuah molekul. Gaya intramolekul menstabilkan molekul individu, sedangkan gaya antarmolekul terutama bertanggung jawab atas sifat umum materi (misalnya, titik leleh dan titik didih).

Umumnya, gaya antarmolekul jauh lebih lemah daripada gaya intramolekul. Biasanya dibutuhkan energi yang jauh lebih sedikit untuk menguapkan cairan daripada untuk memutus ikatan dalam molekul cairan. Misalnya, dibutuhkan energi sekitar 41 kJ untuk menguapkan 1 mol air pada titik didihnya; tetapi dibutuhkan sekitar 930 kJ energi untuk memutus dua ikatan O-H dalam 1 mol molekul air. Titik didih zat sering kali mencerminkan kekuatan gaya antarmolekul yang bekerja di antara molekul. Pada titik didih, energi yang cukup harus disuplai untuk mengatasi gaya tarik antar molekul sebelum mereka dapat memasuki fase uap. Jika dibutuhkan lebih banyak energi untuk memisahkan molekul zat A daripada zat B karena molekul A disatukan oleh gaya antarmolekul yang lebih kuat, maka titik didih A lebih tinggi daripada titik didih B. Prinsip yang sama berlaku juga untuk titik leleh zat tersebut. Secara umum, titik leleh zat meningkat dengan makin kuat gaya antarmolekul.



Untuk membahas sifat-sifat materi terkondensasi, harus dipahami berbagai jenis gaya antarmolekul. Gaya dipol-dipol, dipol yang diinduksi dipol, dan gaya dispersi membentuk apa yang umumnya disebut oleh ahli kimia sebagai gaya van der Waals, Ion dan dipol tarik menarik satu sama lain oleh gaya elektrostatis yang disebut gaya ion-dipol, yang bukan merupakan gaya van der Waals. Ikatan hidrogen adalah jenis interaksi dipol-dipol yang sangat kuat. Karena hanya sedikit unsur yang dapat berpartisipasi dalam pembentukan ikatan hidrogen, ini diperlakukan sebagai kategori terpisah. Bergantung pada fase suatu zat, sifat ikatan kimia, dan jenis unsur yang ada, lebih dari satu jenis interaksi dapat berkontribusi pada tarikan total antar molekul, seperti yang akan dibahas berikut ini.



Gaya Dipol-Dipol

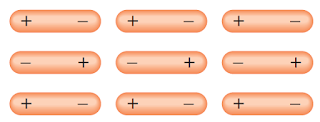

Gambar 11.1 Molekul yang memiliki momen dipol

permanen cenderung sejajar dengan polaritas yang berlawanan

dalam fasa padat untuk interaksi tarikan maksimum.

Gaya dipol-dipol adalah gaya tarik antarmolekul polar, yaitu antara molekul yang memiliki momen dipol. Asal usulnya adalah elektrostatis, dan dapat dipahami dalam istilah hukum Coulomb. Semakin besar momen dipol, semakin besar gaya yang diberikan. Dalam cairan, molekul polar tidak ditahan sekuat padatan, tetapi cenderung diselaraskan dengan cara dirata-rata untuk memaksimalkan interaksi tarik menarik.


Gaya Ion-Dipol



Gambar 11.2 Dua jenis interaksi

ion-dipol.

Hukum Coulomb juga menjelaskan gaya ion-dipol, yang menarik ion (baik kation atau anion) dan molekul polar satu sama lain (Gambar 11.2). Kekuatan interaksi ini bergantung pada muatan dan ukuran ion serta besarnya momen dipol dan ukuran molekul. Muatan pada kation umumnya lebih terkonsentrasi, karena kation biasanya lebih kecil dari anion. Oleh karena itu, kation berinteraksi lebih kuat dengan dipol daripada anion yang memiliki muatan dengan besaran yang sama.

Hidrasi adalah salah satu contoh interaksi ion-dipol. Kalor hidrasi (Bagian 6.7) adalah hasil interaksi yang lebih disukai antara kation dan anion senyawa ionik dengan air. Interaksi ion-dipol antara ion Na dan Mg² dengan molekul air yang memiliki momen dipol yang besar (1,87 D). Karena ion Mg² memiliki muatan yang lebih tinggi dan jari-jari ion yang lebih kecil (78 pm) daripada ion Na (98 pm), ion ini berinteraksi lebih kuat dengan molekul air. (Pada kenyataannya, setiap ion dikelilingi oleh sejumlah molekul air dalam larutan.) Akibatnya, kalor hidrasi untuk ion Na dan Mg² masing-masing adalah 2.405 kJ/mol dan 21.926 kJ/mol. Perbedaan serupa terjadi untuk anion dari muatan dan ukuran yang berbeda.



Gambar 11.3 (a) Interaksi molekul air dengan ion Na⁺ dan ion Mg²⁺. (b) Dalam larutan air, ion logam biasanya dikelilingi oleh enam molekul air dalam susunan oktahedral.


Gaya Dispersi

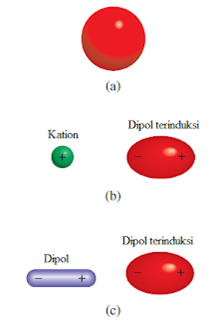

Gambar 11.4 (a) Distribusi muatan bola dalam atom helium.

(b) Distorsi yang disebabkan oleh pendekatan kation.

(c) Distorsi yang disebabkan oleh pendekatan dipol.

Jika kita menempatkan ion atau molekul polar di dekat atom (atau molekul nonpolar), distribusi elektron dari atom (atau molekul) terdistorsi oleh gaya yang diberikan oleh ion atau molekul polar, menghasilkan semacam dipol. Dipol dalam atom (atau molekul nonpolar) dikatakan sebagai dipol terinduksi karena pemisahan muatan positif dan negatif dalam atom (atau molekul nonpolar) disebabkan oleh kedekatan ion atau molekul polar. Interaksi tarik menarik antara ion dan dipol yang diinduksi disebut interaksi dipol yang diinduksi ion, dan interaksi tarik menarik antara molekul polar dan dipol yang diinduksi disebut interaksi dipol yang diinduksi dipol.


Kemungkinan momen dipol diinduksi tidak hanya bergantung pada muatan ion atau kekuatan dipol tetapi juga pada polarisasi atom atau molekul yaitu, kemudahan distribusi elektron dalam atom (atau molekul) dapat terdistorsi. Umumnya, semakin besar jumlah elektron dan semakin banyak awan elektron yang tersebar dalam atom atau molekul, semakin besar polarisabilitasnya. Yang dimaksud dengan awan difusi adalah awan elektron yang tersebar di volume yang cukup besar, sehingga elektron tidak terikat erat oleh inti.


         Polarisasi memungkinkan gas yang mengandung atom atau molekul nonpolar (misalnya, He dan N) mengembun. Dalam atom helium, elektron bergerak pada jarak tertentu dari inti. Setiap saat kemungkinan besar atom memiliki momen dipol yang dibuat oleh posisi elektron tertentu. Momen dipol ini disebut dipol sesaat karena berlangsung hanya sepersekian detik. Detik berikutnya elektron berada di lokasi yang berbeda dan atom memiliki dipol sesaat baru, dan seterusnya. Dirata-ratakan dari waktu ke waktu (yaitu, waktu yang diperlukan untuk membuat pengukuran momen dipol), namun, atom tidak memiliki momen dipol karena semua dipol sesaat saling meniadakan.



Dalam kumpulan atom He, dipol sesaat dari satu atom He dapat menginduksi dipol di setiap tetangga terdekatnya. Pada saat berikutnya, dipol sesaat yang berbeda dapat membuat dipol sesaat di sekitar atom He. Poin pentingnya adalah bahwa jenis interaksi ini menghasilkan gaya dispersi, gaya tarik yang muncul sebagai akibat dari dipol sementara yang diinduksi dalam atom atau molekul. Pada suhu yang sangat rendah (dan kecepatan atom berkurang), gaya dispersi cukup kuat untuk menahan atom He bersama-sama, menyebabkan gas mengembun. Gaya tarik antar molekul nonpolar dapat dijelaskan dengan cara yang sama.



Gambar 11.5 Dipol yang diinduksi berinteraksi satu sama lain. Pola seperti itu hanya ada sesaat; pengaturan baru dibentuk di saat berikutnya. Jenis interaksi ini bertanggung jawab atas kondensasi gas nonpolar.

Interpretasi mekanika kuantum dari dipol sesaat diberikan oleh Fritz London pada tahun 1930. London menunjukkan bahwa besarnya interaksi tarik menarik ini berbanding lurus dengan polarisasi atom atau molekul. Seperti yang diduga, gaya dispersi mungkin cukup lemah. Ini memang benar untuk helium, yang memiliki titik didih hanya 4,2 K, atau -269 ° C.





. Tabel 11.2 membandingkan titik leleh zat serupa yang terdiri dari molekul nonpolar



Gaya dispersi, yang juga disebut gaya London, biasanya meningkat seiring dengan massa molar karena molekul dengan massa molar yang lebih besar cenderung memiliki lebih banyak elektron, dan gaya dispersi bertambah kuat seiring dengan bertambahnya jumlah elektron. Lebih jauh lagi, massa molar yang lebih besar seringkali berarti atom yang lebih besar yang distribusi elektronnya lebih mudah terganggu karena elektron terluarnya kurang terikat erat oleh inti. Seperti yang diharapkan, titik leleh meningkat seiring dengan meningkatnya jumlah elektron dalam molekul. Karena ini semua adalah molekul nonpolar, satu-satunya gaya antarmolekul tarik menarik adalah gaya dispersi.


Dalam banyak kasus, gaya dispersi sebanding dengan atau bahkan lebih besar dari gaya dipol-dipol antara molekul polar. Sebagai ilustrasi, bandingkan titik didih CHF (278,4°C) dan CCl (76,5°C). Meskipun CHF memiliki momen dipol 1,8 D, tetapi memiliki titik didih pada suhu yang jauh lebih rendah daripada CCl yang merupakan molekul nonpolar. CCl mendidih pada suhu yang lebih tinggi karena mengandung lebih banyak elektron. Akibatnya, gaya dispersi antar molekul CCl lebih kuat daripada gaya dispersi ditambah gaya dipol-dipol antara molekul CHF. (Ingatlah bahwa gaya dispersi terjadi di antara spesi dari semua jenis, baik netral maupun bermuatan bersih dan apakah polar atau nonpolar.)


Ikatan Hidrogen

Biasanya, titik didih rangkaian senyawa serupa yang mengandung unsur-unsur dalam kelompok periodik yang sama meningkat seiring dengan bertambahnya massa molar. Peningkatan titik didih ini disebabkan oleh peningkatan gaya dispersi untuk molekul dengan lebih banyak elektron. Senyawa teringan, CH, memiliki titik didih terendah, dan senyawa terberat SnH memiliki titik didih tertinggi. Namun, senyawa hidrogen dari unsur-unsur di Grup 5A, 6A, dan 7A tidak mengikuti tren ini. Dalam masing-masing deret ini, senyawa paling ringan (NH, HO, dan HF) memiliki titik didih tertinggi, bertentangan dengan perkiraan berdasarkan massa molar. Pengamatan ini harus berarti bahwa ada gaya tarik antarmolekul yang lebih kuat pada NH, HO, dan HF, dibandingkan dengan molekul lain dalam golongan yang sama. Faktanya, jenis tarikan antarmolekul yang sangat kuat ini disebut ikatan hidrogen, yang merupakan jenis interaksi dipol-dipol khusus antara atom hidrogen dalam ikatan polar, seperti N-H, O-H, atau F-H, dan elektronegatif ataom O, N, atau F. Interaksi itu ditulis sebagai :

A-H --- B atau A-H --- A



A dan B mewakili O, N, atau F; A-H adalah satu molekul atau bagian dari sebuah molekul dan B adalah bagian dari molekul lain; dan garis putus-putus melambangkan ikatan hidrogen. Ketiga atom tersebut biasanya terletak pada garis lurus, tetapi sudut AHB (atau AHA) dapat menyimpang sebesar 30° dari linieritas. Perhatikan bahwa atom O, N, dan F semuanya memiliki setidaknya satu pasangan elektron bebas yang dapat berinteraksi dengan atom hidrogen dalam ikatan hidrogen.



Gambar 11.6 Titik didih senyawa hidrogen dari unsur Golongan 4A, 5A, 6A, dan 7A. Meskipun biasanya kita mengharapkan titik didih meningkat saat kita bergerak ke bawah suatu golongan, kita melihat bahwa tiga senyawa (NH₃, H₂O, dan HF) berperilaku berbeda.



Kekuatan rata-rata ikatan hidrogen cukup besar untuk interaksi dipol-dipol (hingga 40 kJ/mol). Dengan demikian, ikatan hidrogen memiliki pengaruh yang kuat pada struktur dan sifat banyak senyawa. Gambar 11.7 menunjukkan beberapa contoh ikatan hidrogen.

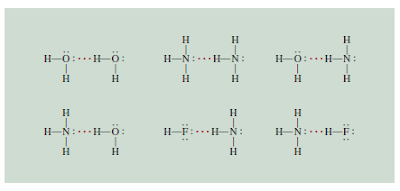

Gambar 11.7 Ikatan hidrogen dalam air, amonia, dan hidrogen fluorida. Garis padat mewakili ikatan kovalen, dan garis putus-putus mewakili ikatan hidrogen.



Kekuatan ikatan hidrogen ditentukan oleh interaksi coulomb antara pasangan elektron bebas dari atom elektronegatif dan inti hidrogen. Misalnya, fluor lebih elektronegatif daripada oksigen, jadi kita mengharapkan ikatan hidrogen yang lebih kuat ada di HF cair daripada di HO. Dalam fase cair, molekul HF membentuk rantai zigzag:



Titik didih HF lebih rendah daripada titik didih air karena setiap HO mengambil bagian dalam empat ikatan hidrogen antarmolekul. Oleh karena itu, gaya yang menahan molekul lebih kuat di HO daripada di HF.



11.3 Sifat Cairan;[kembali}



    Gaya antarmolekul memunculkan sejumlah fitur struktural dan sifat cairan. Pada bagian ini kita akan melihat dua fenomena yang berhubungan dengan cairan secara umum: tegangan permukaan dan viskositas. Kemudian kita akan membahas struktur dan sifat air.





Gambar 11.8 Gaya antarmolekul yang bekerja

pada sebuah molekul di lapisan permukaan cairan

dan di wilayah interior cairan.

Tegangan Permukaan



           Molekul di dalam cairan ditarik ke segala arah oleh gaya antarmolekul; tidak ada kecenderungan bagi molekul-molekul untuk ditarik dengan satu cara. Namun, molekul di permukaan ditarik ke bawah dan ke samping oleh molekul lain, tetapi tidak menjauh dari permukaan. Gaya tarik antarmolekul ini dengan demikian cenderung menarik molekul ke dalam cairan dan menyebabkan permukaan menegang seperti film elastis. Karena ada sedikit atau tidak ada tarikan antara molekul air polar dan, katakanlah, molekul lilin nonpolar pada mobil baru yang dilapisi lilin, setetes air mengambil bentuk manik bundar kecil, karena bentuk bola meminimalkan luas permukaan cairan. Permukaan lilin dari apel basah juga menghasilkan efek ini.



Gambar 11.9 Manik-manik air pada apel,

yang memiliki permukaan lilin.

Ukuran gaya elastis di permukaan zat cair disebut tegangan permukaan. Tegangan permukaan adalah jumlah energi yang dibutuhkan untuk meregangkan atau meningkatkan permukaan zat cair sebesar satuan luas (misalnya sebesar 1 cm²). Cairan yang memiliki gaya antarmolekul yang kuat juga memiliki tegangan permukaan yang tinggi. Jadi, karena ikatan hidrogen, air memiliki tegangan permukaan yang jauh lebih besar daripada kebanyakan cairan lainnya.



Contoh lain dari tegangan permukaan adalah aksi kapiler. Segumpal air tipis menempel di dinding tabung kaca. Tegangan permukaan air menyebabkan film ini berkontraksi, dan seperti yang terjadi, ia menarik air ke atas tabung. Dua jenis gaya menghasilkan aksi kapiler. Salah satunya adalah kohesi, yang merupakan daya tarik antarmolekul antara molekul sejenis (dalam hal ini, molekul air). Gaya kedua, yang disebut adhesi, adalah gaya tarik antara molekul yang berbeda, seperti yang ada di air dan di sisi tabung kaca. Jika daya rekat lebih kuat dari kohesi, seperti pada isi tabung akan ditarik ke atas. Proses ini berlanjut hingga gaya perekat seimbang dengan berat air di dalam tabung. Aksi ini sama sekali tidak universal di antara zat cair, seperti yang ditunjukkan. Dalam merkuri, kohesi lebih besar daripada adhesi antara merkuri dan kaca, sehingga ketika tabung kapiler dicelupkan ke dalam merkuri, hasilnya berkurang atau terjadi penurunan pada merkuri yaitu, ketinggian cairan dalam tabung kapiler berada di bawah permukaan merkuri.

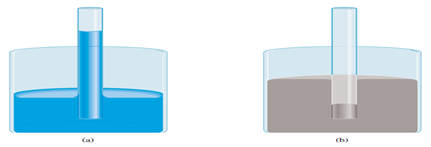

Gambar 11.10 a) Ketika adhesi lebih besar dari kohesi, cairan (misalnya, air) naik ke dalam tabung kapiler. (b) Ketika kohesi lebih besar dari adhesi, seperti pada merkuri, penurunan cairan dalam tabung kapiler terjadi. Perhatikan bahwa meniskus di dalam tabung air itu cekung, atau membulat ke bawah, sedangkan di dalam tabung air raksa berbentuk cembung, atau dibulatkan ke atas.



Viskositas

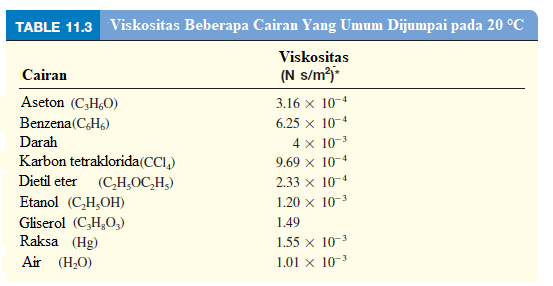

       Viskositas adalah ukuran ketahanan fluida terhadap aliran. Semakin besar viskositasnya, semakin lambat cairan mengalir. Viskositas cairan biasanya menurun dengan meningkatnya suhu; dengan demikian, cairan panas mengalir lebih cepat daripada cairan dingin.



    Cairan yang memiliki gaya antarmolekul kuat memiliki viskositas lebih tinggi daripada yang memiliki gaya antarmolekul lemah. Air memiliki viskositas yang lebih tinggi daripada banyak cairan lain karena kemampuannya membentuk ikatan hidrogen. Menariknya, viskositas gliserol secara signifikan lebih tinggi daripada semua cairan lain yang tercantum dalam Tabel 11.3. Gliserol memiliki struktur :



Seperti air, gliserol dapat membentuk ikatan hidrogen. Setiap molekul gliserol memiliki tiga gugus -OH yang dapat berpartisipasi dalam ikatan hidrogen dengan molekul gliserol lainnya.




* Satuan SI untuk viskositas adalah newton-sekon per meter kuadrat.

    Lebih jauh lagi, karena bentuknya, molekul-molekul memiliki kecenderungan besar untuk terjerat daripada melewati satu sama lain seperti yang dilakukan molekul-molekul cairan yang kurang kental. Interaksi ini berkontribusi pada viskositasnya yang tinggi.





Struktur dan Sifat Air



Air adalah zat yang sangat umum di Bumi sehingga kita sering mengabaikan sifat uniknya. Semua proses kehidupan melibatkan air. Air adalah pelarut yang sangat baik untuk banyak senyawa ionik, serta zat lain yang mampu membentuk ikatan hidrogen dengan air.

Seperti yang ditunjukkan Tabel 6.2, air memiliki kalor spesifik yang tinggi. Alasannya adalah untuk menaikkan suhu air (yaitu, untuk meningkatkan energi kinetik rata-rata molekul air), pertama-tama harus diputuskan banyak ikatan hidrogen antarmolekul. Dengan demikian, air dapat menyerap sejumlah besar kalor sementara suhunya hanya naik sedikit. Kebalikannya juga benar: Air dapat mengeluarkan banyak kalor hanya dengan sedikit penurunan suhunya. Untuk alasan ini, sejumlah besar air yang ada di danau dan lautan dapat secara efektif memoderasi iklim di area daratan yang berdekatan dengan menyerap kalor di musim panas dan melepaskan kalor di musim dingin, dengan hanya sedikit perubahan suhu air.

Sifat air yang paling mencolok adalah bahwa bentuk padatnya kurang rapat daripada bentuk cairnya: es mengapung di permukaan air cair. Massa jenis hampir semua zat lain lebih besar dalam bentuk padat daripada dalam bentuk cair.

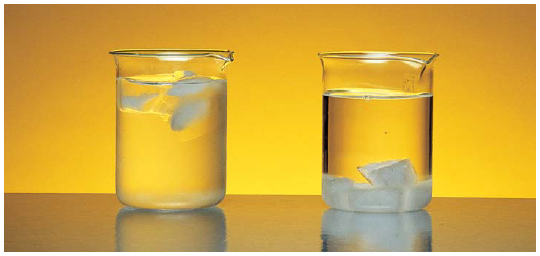

Gambar 11.11 Kiri: Es batu mengapung di atas air. Kanan: Bensol padat tenggelam ke dasar benzena cair.



Untuk memahami mengapa air berbeda, harus diperiksa struktur elektron dari molekul HO. Seperti yang dibahas di Bab 9, ada dua pasang elektron non-ikatan, atau dua pasangan elektron bebas, pada atom oksigen:


Meskipun banyak senyawa dapat membentuk ikatan hidrogen antarmolekul, perbedaan antara HO dan molekul polar lainnya, seperti NH dan HF, adalah bahwa setiap atom oksigen dapat membentuk dua ikatan hidrogen, sama dengan jumlah pasangan elektron bebas pada atom oksigen. Dengan demikian, molekul air bergabung bersama dalam jaringan tiga dimensi yang luas di mana setiap atom oksigen terikat secara tetrahedral pada empat atom hidrogen, dua oleh ikatan kovalen dan dua oleh ikatan hidrogen. Persamaan jumlah atom hidrogen dan pasangan elektron bebas ini bukanlah karakteristik NH atau HF atau, dalam hal ini, molekul lain yang mampu membentuk ikatan hidrogen. Akibatnya, molekul-molekul lain ini dapat membentuk cincin atau rantai, tetapi tidak dengan struktur tiga dimensi.


Gambar 11.12 Struktur tiga dimensi es. Setiap atom O terikat pada empat atom H. Ikatan kovalen ditunjukkan oleh garis padat pendek dan ikatan hidrogen yang lebih lemah dengan garis putus-putus panjang antara O dan H. Ruang kosong pada struktur menjelaskan kerapatan es yang rendah.




Gambar 11.13 Plot kerapatan terhadap suhu untuk air cair.

Kerapatan maksimum air dicapai pada 4 °C.

Massa jenis es pada 0 °C adalah sekitar 0,92 g/cm³.

Struktur tiga dimensi es yang sangat teratur mencegah molekul-molekul agar tidak terlalu dekat satu sama lain. Tetapi pertimbangkan apa yang terjadi ketika es mencair. Pada titik leleh, sejumlah molekul air memiliki energi kinetik yang cukup untuk melepaskan ikatan hidrogen antarmolekul. Molekul-molekul ini terperangkap di rongga struktur tiga dimensi, yang dipecah menjadi kelompok-kelompok yang lebih kecil. Akibatnya, ada lebih banyak molekul per satuan volume di air cair daripada di es. Jadi, karena massa jenis = massa/volume, massa jenis air lebih besar daripada massa jenis es. Dengan pemanasan lebih lanjut, lebih banyak molekul air yang dilepaskan dari ikatan hidrogen antarmolekul, sehingga massa jenis air cenderung meningkat dengan kenaikan suhu tepat di atas titik leleh. Tentunya pada saat yang sama air mengembang saat dipanaskan sehingga massa jenisnya menurun. Kedua proses ini terperangkapnya molekul air bebas dalam rongga dan pemuaian termal bertindak dalam arah yang berlawanan. Dari 0 °C hingga 4 °C, perangkap berlaku dan air menjadi semakin padat. Namun, di luar 4 °C, ekspansi termal mendominasi dan kerapatan air menurun dengan meningkatnya suhu.



11.4 Struktur Kristal;[kembali}



Padatan dapat dibagi menjadi dua kategori: kristal dan amorf. Es adalah padatan kristal, yang kaku dan memiliki tatanan jarak-jauh; atom, molekul, atau ionnya menempati posisi tertentu. Susunan partikel-partikel seperti itu dalam padatan kristal sedemikian rupa sehingga gaya tarik menarik bersih antarmolekul mencapai maksimum. Gaya yang bertanggung jawab atas stabilitas kristal dapat berupa gaya ionik, ikatan kovalen, gaya van der Waals, ikatan hidrogen, atau kombinasi dari gaya-gaya ini. Padatan amorf seperti kaca tidak memiliki susunan yang jelas dan tatanan molekul jarak-jauh. Akan dibahas di Bagian 11.7. Pada bagian ini, akan dikonsentrasikan pada struktur padatan kristal.


Gambar 11.14 a) Sel satuan dan (b) perluasannya dalam tiga dimensi. Bola hitam mewakili atom atau molekul.



Sel satuan adalah satuan dasar struktural berulang dari padatan kristal. Gambar 11.14 menunjukkan sel satuan dan ekstensinya dalam tiga dimensi. Setiap bola mewakili atom, ion, atau molekul dan disebut titik kisi. Dalam banyak kristal, titik kisi sebenarnya tidak mengandung partikel seperti itu. Sebaliknya, mungkin ada beberapa atom, ion, atau molekul yang disusun secara identik di sekitar setiap titik kisi. Untuk kesederhanaan, bagaimanapun, kita dapat mengasumsikan bahwa setiap titik kisi ditempati oleh sebuah atom. Hal ini tentunya terjadi pada kebanyakan logam. Setiap padatan kristal dapat dijelaskan dalam salah satu dari tujuh jenis sel satuan yang ditunjukkan pada Gambar 11.15. Geometri sel satuan kubik sangat sederhana karena semua sisi dan semua sudut adalah sama. Salah satu sel satuan, bila diulang di ruang tiga dimensi, membentuk karakteristik struktur kisi dari padatan kristal.


Gambar 11.15 Tujuh jenis sel satuan. Sudut 𝛼 ditentukan oleh tepi b dan c, sudut 𝛽 dengan tepi a dan c, dan sudut 𝛾 dengan tepi a dan b.



Pengemasan Bola



Kita dapat memahami persyaratan geometris umum untuk pembentukan kristal dengan mempertimbangkan berbagai cara mengemas sejumlah bola identik (bola Ping-Pong, misalnya) untuk membentuk struktur tiga dimensi yang teratur. Cara bola disusun dalam lapisan menentukan jenis sel satuan yang dimiliki.


Gambar 11.16 Susunan bola identik dalam sel kubus sederhana. (a) Tampilan atas dari satu lapisan bola. (b) Gambar sel kubus sederhana. (c) Karena setiap bola dibagi oleh delapan sel satuan dan ada delapan sudut dalam kubus, ada ekivalen dengan satu bola utuh di dalam sel satuan kubus sederhana.



Struktur tiga dimensi dapat dibuat dengan menempatkan lapisan di atas dan di bawah lapisan ini sedemikian rupa sehingga bola dalam satu lapisan berada tepat di atas bola di lapisan di bawahnya. Prosedur ini dapat diperpanjang untuk menghasilkan lebih banyak lapisan, seperti dalam kasus kristal. Berfokus pada bola berlabel "x," kita melihat bahwa itu bersentuhan dengan empat bola di lapisannya sendiri, satu bola di lapisan atas, dan satu bola di lapisan bawah. Setiap bola dalam susunan ini dikatakan memiliki bilangan koordinasi 6 karena memiliki enam tetangga langsung. Bilangan koordinasi didefinisikan sebagai jumlah atom (atau ion) yang mengelilingi atom (atau ion) dalam kisi kristal. Nilainya memberikan ukuran seberapa erat bola-bola itu dikemas bersama — semakin besar bilangan koordinasinya, semakin dekat bola satu sama lain. Satuan dasar dan berulang dalam larik bola disebut sel kubus sederhana (scc).

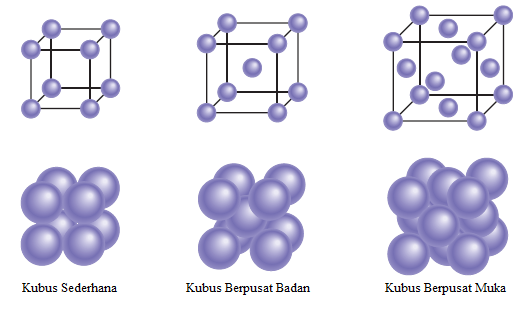

Gambar 11.17 Tiga jenis sel kubus. Pada kenyataannya, bola yang mewakili atom, molekul, atau ion bersentuhan satu sama lain dalam sel kubus ini.



Jenis sel kubus lainnya adalah sel kubus berpusat badan (bcc) dan sel kubik berpusat muka (fcc). Susunan kubus berpusat badan berbeda dari kubus sederhana di mana lapisan kedua bola masuk ke dalam cekungan lapisan pertama dan lapisan ketiga ke dalam cekungan lapisan kedua. Bilangan koordinasi setiap bola dalam struktur ini adalah 8 (setiap bola bersentuhan dengan empat bola di lapisan atas dan empat bola di lapisan bawah). Dalam sel kubus berpusat muka, ada bola di tengah masing-masing dari enam sisi kubus, selain delapan bola sudut.


Gambar 11.18 Susunan bola identik dalam kubus berpusat badan. (a) Tampak atas. (b) Gambar sel satuan kubus berpusat badan. (c) Ada ekuivalen dengan dua bola lengkap di dalam sel satuan kubus berpusat badan.



Karena setiap sel satuan dalam padatan kristal berdekatan dengan sel satuan lainnya, sebagian besar sel atom-atom digunakan bersama oleh sel tetangga. Misalnya, dalam semua jenis sel kubus, setiap atom sudut termasuk dalam delapan sel satuan [Gambar 11.19 (a)]; atom tepi dibagi oleh empat sel satuan, dan atom berpusat muka dibagi oleh dua sel satuan. Karena setiap bola sudut dibagi oleh delapan sel satuan dan ada delapan sudut dalam kubus, maka hanya akan ada satu bola yang lengkap di dalam sel satuan kubik sederhana. Sebuah sel kubus berpusat badan berisi setara dengan dua bola lengkap, satu di tengah dan delapan bola sudut bersama. Sebuah sel kubus berpusat muka berisi empat bola lengkap — tiga dari enam atom berpusat muka dan satu dari delapan bola sudut bersama.

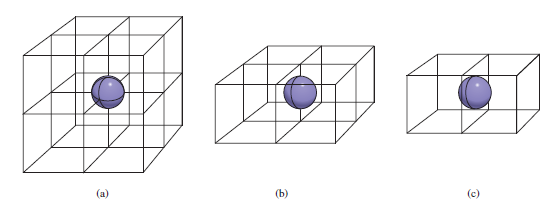

Gambar 11.19 (a) Sebuah atom sudut di setiap sel dibagi dengan delapan sel satuan. (b) Sebuah atom tepi dibagi oleh empat sel satuan. (c) Sebuah atom yang berpusat muka dalam sel kubus dibagi oleh dua sel satuan.



Pengemasan Terdekat



Jelas ada lebih banyak ruang kosong di kubus sederhana dan sel kubus berpusat badan daripada di sel kubus berpusat nuka. Pengemasan terdekat, susunan bola yang paling efisien, dimulai dengan struktur yang ditunjukkan pada Gambar 11.20 (a), yang disebut lapisan A. Berfokus pada satu-satunya bidang tertutup, dilihat bahwa ia memiliki enam tetangga langsung di lapisan itu. Pada lapisan kedua (yang disebut lapisan B), bola dikemas ke dalam cekungan antara bola di lapisan pertama sehingga semua bola sedekat mungkin.


Gambar 11.20 (a) Dalam lapisan tertutup, setiap bola bersentuhan dengan enam bola lainnya. (b) Bola di lapisan kedua masuk ke dalam cekungan di antara bola lapisan pertama. (c) Dalam struktur rapat-rapat heksagonal, setiap bola lapisan ketiga berada tepat di atas bola lapisan pertama. (d) Dalam struktur kubus padat, setiap bola lapisan ketiga masuk ke dalam cekungan yang secara langsung di atas cekungan di lapisan pertama.



Ada dua cara agar bola lapisan ketiga menutupi lapisan kedua untuk mencapai pengemasan terdekat. Bola mungkin dicocokan ke dalam cekungan sehingga setiap bola lapis ketiga langsung di atas bola lapis pertama. Karena tidak ada perbedaan antara susunan lapisan pertama dan ketiga, dapat disebut juga lapisan lapisan ketiga A. Alternatifnya, lapisan lapisan ketiga mungkin masuk ke dalam cekungan yang terletak langsung di atas cekungan di lapisan pertama. Dalam hal ini, disebut lapisan lapisan ketiga C. Susunan ABA dikenal sebagai struktur heksagonal pengemasan tedekat (hcp), dan susunan ABC adalah struktur kubus padat (ccp), yang sesuai dengan kubus berpusat muka yang telah dijelaskan. Perhatikan bahwa dalam struktur hcp, bola di setiap lapisan lainnya menempati posisi vertikal yang sama (ABABAB...), Sedangkan dalam struktur ccp, bola di setiap lapisan keempat menempati posisi vertikal yang sama (ABCABCA...). Pada kedua struktur, setiap bola memiliki bilangan koordinasi 12 (setiap bola bersentuhan dengan enam bola di lapisannya sendiri, tiga bola di lapisan atas, dan tiga bola di lapisan bawah). Baik struktur hcp maupun ccp menunjukkan cara yang paling efisien untuk mengemas bola identik dalam sel satuan, dan tidak ada cara untuk meningkatkan bilangan koordinasi melebihi 12.



Gambar 11.21 Tampak meledak dari (a) struktur padat heksagonal dan (b) struktur pengemasan tertutup kubus. Panah dimiringkan untuk memperlihatkan sel satuan kubus yang berpusat muka dengan lebih jelas. Perhatikan bahwa pengaturan ini sama dengan sel satuan berpusat muka.



Banyak logam dan gas mulia, yang bersifat monoatomik, membentuk kristal dengan struktur hcp atau ccp. Misalnya, magnesium, titanium, dan seng mengkristal dengan atomnya dalam susunan hcp, sedangkan aluminium, nikel, dan perak mengkristal dalam susunan ccp. Semua gas mulia padat memiliki struktur ccp kecuali helium, yang mengkristal dalam struktur hcp. Wajar untuk bertanya mengapa serangkaian zat terkait, seperti logam transisi atau gas mulia, akan membentuk struktur kristal yang berbeda. Jawabannya terletak pada kestabilan relatif dari struktur kristal tertentu, yang diatur oleh gaya antarmolekul. Jadi, logam magnesium memiliki struktur hcp karena susunan atom Mg ini menghasilkan stabilitas padatan yang paling besar.




Gambar 11.22 Hubungan antara panjang tepi (a) dan jari-jari (r) atom dalam sel kubus sederhana, sel kubus berpusat badan, dan sel kubus berpusat muka.



Gambar 11.22 meringkas hubungan antara jari-jari atom r dan panjang tepi a sel kubus sederhana, sel kubus berpusat badan, dan sel kubus berpusat muka. Hubungan ini dapat digunakan untuk menentukan jari-jari atom bola jika kerapatan kristal diketahui, seperti yang ditunjukkan pada Contoh 11.3.



Contoh 11.3

Emas (Au) mengkristal dalam struktur kubus padat (sel satuan kubus berpusat muka) dan memiliki massa jenis 19,3 g/cm³. Hitung jari-jari atom emas dalam pikometer.



Penyelesaian

Langkah 1: diketahui massa jenis, jadi untuk menentukan volume, menggunakan massa sel satuan. Setiap sel satuan memiliki delapan sudut dan enam muka. Jumlah atom dalam sel seperti itu, menurut Gambar 11.19, adalah

(8 x 1/8) + (6 x1/2) = 4

Massa sel satuan dalam gram adalah


Dari definisi massa jenis (d = m / V), dapat dihitung volume sel satuan sebagai berikut:


Langkah 2: Karena volume adalah panjang pangkat tiga (kubik), maka diambil akar pangkat tiga dari volume sel satuan untuk mendapatkan panjang tepi (a) sel satuan


Langkah 3: Dari Gambar 11.22 dapat dilihat bahwa jari-jari (r) bola Au berhubungan dengan panjang tepi oleh

a = √8r

sehingga




11.5 Difraksi Sinar-X oleh Kristal;[kembali}



Hampir semua yang kita ketahui tentang struktur kristal telah dipelajari dari studi difraksi sinar-X. Difraksi sinar-X mengacu pada hamburan sinar-X oleh satuan-satuan zat padat kristalin. Pola hamburan, atau difraksi, yang dihasilkan digunakan untuk menyimpulkan susunan partikel dalam kisi padat.



Karena sinar X adalah salah satu bentuk radiasi elektromagnetik, dan oleh karena itu gelombang, diharapkannya menunjukkan perilaku seperti itu dalam kondisi yang sesuai. Pada tahun 1912, fisikawan Jerman Max von Laue dengan tepat menyarankan bahwa, karena panjang gelombang sinar X sebanding dengan besarnya jarak antara titik kisi dalam sebuah kristal, kisi tersebut harus dapat mendifraksi sinar X. Pola difraksi sinar-X merupakan hasil interferensi gelombang yang terkait dengan sinar-X.


Gambar 11.23 Pengaturan untuk mendapatkan pola difraksi sinar-X dari sebuah kristal. Perisai mencegah sinar-X kuat yang tidak terdifraksi merusak pelat fotografi.



    Gambar 11.23 menunjukkan konfigurasi difraksi sinar-X yang khas. Seberkas sinar X diarahkan ke kristal yang terpasang. Atom-atom dalam kristal menyerap sebagian radiasi yang masuk dan kemudian memancarkannya kembali; proses ini disebut hamburan sinar-X.


Gambar 11.24 Refleksi sinar X dari dua lapisan atom. Gelombang bawah menempuh jarak 2d sin 𝛳 lebih panjang dari gelombang atas. Agar kedua gelombang berada dalam satu fasa lagi setelah refleksi, harus benar bahwa 2d sin 𝛳 = n𝜆, di mana 𝜆 adalah panjang gelombang sinar-X dan n = 1, 2, 3.. . . Titik tajam pada Gambar 11.23 diamati hanya jika kristal cukup besar untuk terdiri dari ratusan lapisan paralel.



    Untuk memahami bagaimana pola difraksi dapat dihasilkan, pertimbangkan hamburan sinar-X oleh atom dalam dua bidang paralel (Gambar 11.24). Awalnya, dua sinar datang berada dalam fase satu sama lain (maksimum dan minimumnya terjadi pada posisi yang sama). Gelombang atas dihamburkan, atau dipantulkan, oleh atom di lapisan pertama, sedangkan gelombang bawah dihamburkan oleh atom di lapisan kedua. Agar kedua gelombang yang tersebar ini menjadi satu fase lagi, jarak ekstra yang ditempuh oleh gelombang yang lebih rendah harus merupakan kelipatan integral dari panjang gelombang (l) sinar X; hal itu merupakan,



BC + CD = 2d sin 𝜃 = n𝜆   n = 1, 2, 3, . . .

atau

 2d sin 𝜃 = n𝜆

 dimana 𝛳 adalah sudut antara sinar-X dan bidang kristal dan d adalah jarak antara bidang yang berdekatan. Persamaan (11.1) dikenal sebagai persamaan Bragg setelah William H. Bragg dan Sir William L. Bragg menerima hadiah nobel. Gelombang yang diperkuat menghasilkan titik gelap pada film fotografi untuk setiap nilai 𝛳 yang memenuhi persamaan Bragg.



Contoh 11.4

Sinar X dengan panjang gelombang 0,154 nm menabrak kristal aluminium; sinar tersebut dipantulkan pada sudut 19,3°. Dengan asumsi bahwa n = 1, hitung jarak antara bidang atom aluminium (dalam pm) yang bertanggung jawab atas sudut refleksi ini. Faktor konversi diperoleh dari 1 nm = 1000 pm.

 Penyelesaian

Mengubah panjang gelombang menjadi pikometer dan menggunakan sudut refleksi (19,3°), dapat diulis


Teknik difraksi sinar-X menawarkan metode paling akurat untuk menentukan panjang ikatan dan sudut ikatan dalam molekul dalam keadaan padat. Karena sinar X dihamburkan oleh elektron, kimiawan dapat membuat peta kontur kerapatan elektron dari pola difraksi dengan menggunakan prosedur matematika yang kompleks. Pada dasarnya, peta kontur kerapatan elektron memberikan data kerapatan elektron relatif di berbagai lokasi dalam sebuah molekul. Massa jenis mencapai maksimum di dekat pusat setiap atom. Dengan cara ini, kita dapat menentukan posisi inti dan parameter geometri molekulnya.



11.6 Jenis Kristal;[kembali}



Struktur dan sifat kristal, seperti titik leleh, kerapatan, dan kekerasan, ditentukan oleh jenis-jenis kekuatan yang menyatukan partikel. Kristal dapat diklasifikasikan ke dalam salah satu dari empat jenis ini, yaitu: kristal ionik, kristal kovalen, kristal molekul, atau kristal logam.


Gambar 11.25 Hubungan antara jari-jari ion Na⁺ dan Cl⁻ dan dimensi sel satuan. Di sini panjang tepi sel sama dengan dua kali jumlah dua jari-jari ionik.

Kristal Ionik



Kristal ionik memiliki dua karakteristik penting:

(1) Tersusun dari spesi bermuatan

(2) anion dan kation yang umumnya berukuran sangat berbeda.



Mengetahui jari-jari ion sangat membantu dalam memahami struktur dan stabilitas senyawa ini. Tidak ada cara untuk mengukur jari-jari suatu ion, tetapi kadang-kadang dimungkinkan untuk menghasilkan perkiraan yang masuk akal. Sebagai contoh, jika diketahui jari-jari I di KI sekitar 216 pm, maka dapat ditentukan jari-jari ion K di KI, dan dari situ, jari-jari Cl di KCl, dan seterusnya. Jari-jari ion pada Gambar 8.9 adalah nilai rata-rata yang diturunkan dari banyak senyawa berbeda. Mari kita perhatikan kristal NaCl, yang memiliki kisi kubus berpusat muka (lihat Gambar 2.13). Gambar 11.25 menunjukkan bahwa panjang tepi sel satuan NaCl adalah dua kali jumlah jari-jari ion Na dan Cl. Dengan menggunakan nilai yang diberikan pada Gambar 8.9, dapat dihitung panjang tepi adalah 2 (95 + 181) pm, atau 552 pm.

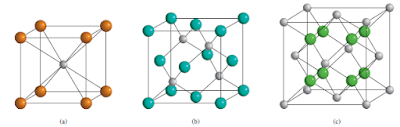

Gambar 11.26 Struktur kristal (a) CsCl, (b) ZnS, dan (c) CaF₂. Dalam setiap gambar, kation adalah bola yang lebih kecil.



Karena Cs jauh lebih besar dari Na, CsCl memiliki kisi kubus sederhana. ZnS memiliki struktur campuran seng, yang didasarkan pada kisi kubus berpusat muka. Jika ion S² menempati titik kisi, ion Zn² terletak seperempat dari jarak diagonal setiap badan. Senyawa ionik lain yang memiliki struktur campuran seng antara lain CuCl, BeS, CdS, dan HgS. CaF memiliki struktur fluorit. Ion Ca² menempati titik kisi, dan setiap ion F dikelilingi secara tetrahedral oleh empat ion Ca². Senyawa SrF, BaF, BaCl, dan PbF juga berstruktur fluorit.

Contoh 11.5

Berapa ion Na dan Cl di setiap sel satuan NaCl?

Penyelesaian

NaCl memiliki struktur berdasarkan kisi kubus berpusat muka. Seperti yang ditunjukkan Gambar 2.13, satu ion Na utuh berada di tengah sel satuan, dan ada dua belas ion Na di tepinya. Karena setiap ion Na tepi dibagi oleh empat sel satuan [lihat Gambar 11.19 (b)], jumlah total ion Na adalah 1 + (12 x 1/4) = 4. Demikian pula, ada enam ion Cl di pusat muka dan delapan Ion Cl di sudut. Setiap ion berpusat muka dibagi oleh dua sel satuan, dan setiap ion sudut dibagi oleh delapan sel satuan [lihat Gambar 11.19 (a) dan (c)], sehingga jumlah total ion Cl adalah (6 x 1/2) + (8 x 1/8) = 4. Jadi, ada empat ion Na dan empat ion Cl di setiap sel satuan NaCl. Gambar 11.27 menunjukkan bagian ion Na dan Cl di dalam sel satuan.


Gambar 11.27 Porsi ion Na⁺ dan Cl⁻ dalam sel satuan kubus berpusat muka.



Contoh 11.6

Panjang tepi sel satuan NaCl adalah 564 pm. Berapa massa jenis NaCl dalam g/cm³?

Penyelesaian

Dari Contoh 11.5 diketahui bahwa ada empat ion Na dan empat ion Cl di setiap sel satuan. Jadi massa total (dalam sma) dari sel satuan adalah

massa = 4 (22,99 sma + 35,45 sma) = 233,8 sma

Mengubah sma menjadi gram, dapat ditulis


Volume sel satuan adalah V = a³ = (564 pm)³. Mengubah pm³ ke cm³, volumenya dihitung dengan


Terakhir, dari definisi massa jenis




Sebagian besar kristal ionik memiliki titik leleh yang tinggi, yang menunjukkan kekuatan kohesif yang kuat yang menahan ion bersama. Ukuran stabilitas kristal ionik adalah energi kisi, semakin tinggi energi kisi, semakin stabil senyawa tersebut. Padatan ini tidak menghantarkan listrik karena ion-ionnya tetap pada posisinya. Akan tetapi, dalam keadaan cair (yaitu, ketika meleleh) atau dilarutkan dalam air, ion-ion bebas bergerak dan cairan yang dihasilkan menghantarkan listrik.



Kristal Kovalen



Dalam kristal kovalen, atom diikat bersama dalam jaringan tiga dimensi yang luas seluruhnya oleh ikatan kovalen. Contoh yang terkenal adalah dua alotrop karbon: intan dan grafit. Pada intan, setiap atom karbon dihibridisasi sp³; karbon terikat pada empat atom lain. Ikatan kovalen yang kuat dalam tiga dimensi berkontribusi pada kekerasan berlian yang tidak biasa (ini adalah bahan terkeras yang diketahui) dan titik leleh yang sangat tinggi (3550°C). Dalam grafit, atom karbon tersusun dalam enam cincin beranggota. Atom semuanya hibridisasi sp²; setiap atom terikat secara kovalen dengan tiga atom lainnya. Orbital 2p tak terhibridisasi yang tersisa digunakan dalam ikatan pi. Faktanya, setiap lapisan grafit memiliki orbital molekul yang terdelokalisasi seperti yang terdapat dalam benzena. Karena elektron bebas bergerak dalam orbital molekul yang terdelokalisasi secara ekstensif ini, grafit adalah konduktor listrik yang baik untuk arah di sepanjang bidang atom karbon. Lapisan-lapisan tersebut disatukan oleh gaya van der Waals yang lemah. Ikatan kovalen dalam grafit memperhitungkan kekerasannya; namun, karena lapisannya dapat bergeser satu sama lain, grafit licin saat disentuh dan efektif sebagai pelumas. Ini juga digunakan pada pensil dan pita yang dibuat untuk printer komputer dan mesin ketik.


Gambar 11.28 (a) Struktur berlian. Setiap karbon terikat secara tetrahedral dengan empat atom karbon lainnya. (b) Struktur grafit. Jarak antara lapisan yang berurutan adalah 335 pm.




Kuarsa

Kristal kovalen lainnya adalah kuarsa (SiO). Susunan atom silikon dalam kuarsa mirip dengan karbon pada intan, tetapi dalam kuarsa terdapat atom oksigen di antara setiap pasangan atom Si. Karena Si dan O memiliki elektronegativitas yang berbeda, ikatan Si-O bersifat polar. Namun demikian, SiO mirip dengan berlian dalam banyak hal, seperti kekerasan dan titik leleh tinggi (1610°C).



Kristal Molekul


Sulfur

Dalam kristal molekul, titik kisi ditempati oleh molekul, dan gaya tarik di antara keduanya adalah gaya van der Waals dan/atau ikatan hidrogen. Contoh kristal molekul adalah sulfur dioksida padat (SO), di mana gaya tarik yang dominan adalah interaksi dipol-dipol. Ikatan hidrogen antarmolekul terutama bertanggung jawab untuk menjaga kisi es tiga dimensi (lihat Gambar 11.12). Contoh lain dari kristal molekul adalah I, P, dan S.



Secara umum, kecuali dalam es, molekul dalam kristal molekul dikemas bersama sedekat mungkin dengan ukuran dan bentuknya. Karena gaya van der Waals dan ikatan hidrogen umumnya cukup lemah dibandingkan dengan ikatan kovalen dan ionik, kristal molekul lebih mudah dipecah daripada kristal ionik dan kovalen. Memang, sebagian besar kristal molekul meleleh pada suhu di bawah 100°C.





Krsital Logam



Dalam arti tertentu, struktur kristal logam adalah yang paling sederhana karena setiap titik kisi dalam kristal ditempati oleh atom dari logam yang sama. Kristal logam umumnya berbentuk kubus berpusat badan, kubus berpusat muka, atau heksagonal. Akibatnya, unsur logam biasanya sangat padat.


Gambar 11.29 Struktur kristal logam. Logam-logam tersebut ditunjukkan posisinya di tabel periodik. Mn berstruktur kubus, Ga berstruktur ortorombik, In dan Sn berstruktur tetragonal, dan Hg berstruktur rombohedral (lihat Gambar 11.15).

Ikatan pada logam sangat berbeda dengan ikatan pada jenis kristal lainnya. Dalam logam, elektron ikatan terdelokalisasi di seluruh kristal. Nyatanya, atom logam dalam kristal dapat dibayangkan sebagai deretan ion positif yang tenggelam dalam lautan elektron valensi yang terdelokalisasi. Gaya kohesif besar yang dihasilkan dari delokalisasi bertanggung jawab atas kekuatan logam. Mobilitas elektron yang terdelokalisasi membuat logam menjadi konduktor panas dan listrik yang baik.




Gambar 11.30 Penampang kristal logam. Setiap muatan positif yang dilingkari mewakili inti dan elektron bagian dalam dari atom logam. Area abu-abu yang mengelilingi ion logam positif menunjukkan lautan elektron valensi.





Tabel 11.4 Jenis Kristal dan Sifat Umumnya

Jenis Kristal

Gaya yang menyatukan

Sifat Umum

Contoh

Ionik

Tarik menarik elektrostatis

Keras, rapuh, titik leleh tinggi, konduktor panas dan listrik yang buruk

NaCl, LiF, MgO, CaCO₃

Kovalen

Ikatan kovalen

Keras, titik leleh tinggi, konduktor panas dan listrik yang buruk

C (berlian), SiO₂ (kuarsa)

Molekul

Gaya disperse, gaya dipol-dipol, ikatan hidrogen

Lunak, titik leleh rendah, konduktor panas dan listrik yang buruk

Ar, CO₂, I₂, H₂O, C₁₂H₂₂O₁₁ (sukrosa)

Logam

Ikatan logam

Lembut hingga keras, titik leleh rendah hingga tinggi, konduktor panas dan listrik yang baik

Semua unsur logam; misalnya, Na, Mg, Fe, Cu



11.7 Padatan Amorf;[kembali}



Padatan paling stabil dalam bentuk kristal. Namun, jika zat padat terbentuk dengan cepat (misalnya, ketika cairan didinginkan dengan cepat), atom atau molekulnya tidak punya waktu untuk menyelaraskan diri dan mungkin terkunci pada posisi selain kristal biasa. Padatan yang dihasilkan dikatakan amorf. Zat padat amorf, seperti kaca, tidak memiliki susunan atom tiga dimensi yang teratur. Pada bagian ini, kita akan membahas secara singkat tentang sifat-sifat kaca.



Kaca adalah salah satu bahan peradaban yang paling berharga dan serbaguna. Ini juga salah satu yang tertua barang kaca yang berasal dari 1000 SM. Kaca umumnya mengacu pada produk fusi transparan secara optik dari bahan anorganik yang telah didinginkan ke keadaan kaku tanpa mengkristal. Yang dimaksud dengan produk fusi adalah bahwa kaca dibentuk dengan mencampurkan silikon dioksida cair (SiO), komponen utamanya, dengan senyawa seperti natrium oksida (NaO), boron oksida (BO), dan oksida logam transisi tertentu untuk warna dan sifat lainnya. Dalam beberapa hal, kaca berperilaku lebih seperti cairan daripada padatan. Studi difraksi sinar-X menunjukkan bahwa kaca tidak memiliki tatanan periodik jarak jauh.



Ada sekitar 800 jenis kaca yang umum digunakan saat ini. Gambar 11.31 menunjukkan representasi skematik dua dimensi dari kristal kuarsa dan kaca kuarsa amorf. Tabel 11.5 menunjukkan komposisi dan sifat gelas kuarsa, Pyrex, dan soda-kapur.


Gambar 11.31 Representasi dua dimensi dari (a) kuarsa kristal dan (b) kaca kuarsa nonkristalin. Bola kecil mewakili silikon. Pada kenyataannya, struktur kuarsa memiliki tiga dimensi. Setiap atom Si terikat secara tetrahedral pada empat atom O.

Warna kaca sebagian besar disebabkan oleh keberadaan ion logam (sebagai oksida). Misalnya, gelas hijau mengandung besi (III) oksida, FeO, atau tembaga (II) oksida, CuO; gelas kuning mengandung uranium (IV) oksida, UO; gelas biru mengandung oksida kobalt (II) dan tembaga (II), CoO dan CuO; dan kaca merah mengandung partikel kecil emas dan tembaga. Perhatikan bahwa sebagian besar ion yang disebutkan di sini berasal dari logam transisi.



Tabel 11.5 Komposisi dan Sifat Tiga Jenis Kaca

Nama

Komposisi

Sifat dan Kegunaan

Kaca Kuarsa Murni

100% SiO₂

Ekspansi termal rendah, transparan untuk berbagai panjang gelombang. Digunakan dalam penelitian optik.

Kaca Pyrex

SiO₂ (60-80%), B₂O₃ (10-25%), Al₂O₃ (sedikit)

Ekspansi termal rendah; transparan untuk terlihat dan inframerah, tetapi tidak untuk UV, radiasi. Digunakan terutama di laboratorium dan gelas memasak rumah tangga.

Kaca Soda-Kapur

SiO₂ (75%), Na₂O (15%), CaO (10%)

Mudah terserang bahan kimia dan peka terhadap guncangan termal. Mengirimkan cahaya tampak, tetapi menyerap radiasi UV. Digunakan terutama di jendela dan botol.



11.8 Perubahan Fase;[kembali}



Perubahan fase adalah perubahan fisik yang ditandai dengan perubahan keteraturan molekul; molekul dalam fase padat memiliki keteraturan terbesar, dan molekul dalam fase gas memiliki keacakan terbesar. Ingatlah bahwa hubungan antara perubahan energi dan kenaikan atau penurunan orde molekul akan membantu dalam memahami sifat dari perubahan fisika.



Kesetimbangan Uap-Cair



Molekul dalam cairan tidak terikat dalam kisi yang kaku. Meskipun molekul-molekul cairan tidak memiliki kebebasan total seperti molekul gas, molekul-molekul ini terus bergerak. Karena cairan lebih padat daripada gas, laju tumbukan antar molekul jauh lebih tinggi di fase cair daripada di fase gas. Ketika molekul dalam cairan memiliki energi yang cukup untuk keluar dari permukaan, perubahan fasa terjadi. Evaporasi, atau penguapan, adalah proses di mana zat cair diubah menjadi gas.



Bagaimana penguapan bergantung pada suhu? Gambar 11.32 menunjukkan distribusi energi kinetik molekul dalam cairan pada dua temperatur berbeda. Seperti yang dapat dilihat, semakin tinggi suhunya, semakin besar energi kinetiknya, dan karenanya lebih banyak molekul yang meninggalkan cairan.


Gambar 11.32 Kurva distribusi energi kinetik untuk molekul dalam cairan (a) pada suhu T₁ dan (b) pada suhu T₂ yang lebih tinggi. Perhatikan bahwa pada suhu yang lebih tinggi, kurva menjadi rata. Area yang diarsir menunjukkan jumlah molekul yang memiliki energi kinetik sama dengan atau lebih besar dari energi kinetik tertentu E₁. Semakin tinggi suhunya, semakin banyak jumlah molekul dengan energi kinetik yang tinggi.











Tekanan uap



Saat cairan menguap, molekul gasnya memberikan tekanan uap. Sebelum proses penguapan dimulai, kadar merkuri dalam tabung manometer berbentuk U adalah sama. Segera setelah beberapa molekul meninggalkan cairan, fase uap terbentuk. Tekanan uap hanya dapat diukur jika terdapat uap dalam jumlah yang cukup. Namun, proses penguapan tidak berlanjut tanpa batas waktu. Akhirnya, ketinggian merkuri menjadi stabil dan tidak ada perubahan lebih lanjut yang terlihat.



Gambar 11.33 Alat untuk mengukur tekanan uap cairan. (a) Awalnya cairan dibekukan sehingga tidak ada molekul dalam fase uap. (b) Pada pemanasan, fase cair terbentuk dan penguapan dimulai. Pada kesetimbangan, jumlah molekul yang meninggalkan cairan sama dengan jumlah molekul yang kembali ke cairan. Perbedaan ketinggian merkuri (h) memberikan tekanan uap kesetimbangan cairan pada suhu yang ditentukan.



Apa yang terjadi pada tingkat molekul selama penguapan? Pada awalnya, lalu lintas hanya satu arah: Molekul bergerak dari zat cair ke ruang kosong. Segera molekul di ruang di atas cairan membentuk fase uap. Ketika konsentrasi molekul dalam fase uap meningkat, beberapa molekul mengembun, yaitu kembali ke fase cair. Kondensasi, perubahan dari fasa gas ke fasa cair, terjadi karena molekul menabrak permukaan cairan dan terperangkap oleh gaya antarmolekul dalam cairan.



Laju penguapan konstan pada suhu tertentu, dan laju kondensasi meningkat seiring dengan peningkatan konsentrasi molekul dalam fase uap. Keadaan kesetimbangan dinamis, di mana laju proses maju persis seimbang dengan laju proses balik, tercapai ketika laju kondensasi dan penguapan menjadi sama. Tekanan uap kesetimbangan adalah tekanan uap yang diukur saat kesetimbangan dinamis terjadi antara kondensasi dan penguapan. Kita sering menggunakan istilah yang lebih sederhana "tekanan uap" ketika berbicara tentang tekanan uap kesetimbangan suatu zat cair. Praktik ini dapat diterima selama diketahui arti dari istilah yang disingkat ini.

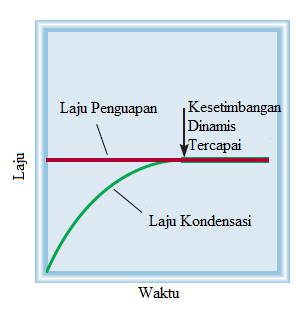

Gambar 11.34 Perbandingan laju penguapan dan kondensasi pada suhu konstan.



Penting untuk dicatat bahwa tekanan uap kesetimbangan adalah tekanan uap maksimum suatu zat cair pada suhu tertentu dan konstan pada suhu konstan. (Ini tidak tergantung pada jumlah cairan selama ada cairan.) Dari pembahasan sebelumnya kita perkirakan tekanan uap suatu cairan meningkat seiring peningkatan suhu. Plot tekanan uap terhadap suhu untuk tiga cairan berbeda pada Gambar 11.35 menegaskan ekspektasi ini.



Gambar 11.35 Kenaikan tekanan uap terhadap suhu untuk tiga cairan. Titik didih normal zat cair (pada 1 atm) ditunjukkan pada sumbu horizontal. Ikatan logam yang kuat dalam merkuri menghasilkan tekanan uap cairan yang jauh lebih rendah pada suhu kamar.


Kalor Penguapan Molar dan Titik Didih



Ukuran kekuatan gaya antarmolekul dalam cairan adalah kalor penguapan molar (𝛥Hvap), yang didefinisikan sebagai energi (biasanya dalam kilojoule) yang dibutuhkan untuk menguapkan 1 mol cairan. Kalor penguapan molar berhubungan langsung dengan kekuatan gaya antarmolekul yang ada pada zat cair. Jika tarikan antarmolekul kuat, dibutuhkan banyak energi untuk membebaskan molekul dari fasa cair dan kalor penguapan molar akan semakin tinggi. Cairan semacam itu juga akan memiliki tekanan uap yang rendah.



Pembahasan sebelumnya memprediksi bahwa tekanan uap kesetimbangan (P) suatu zat cair akan meningkat dengan meningkatnya suhu, seperti yang ditunjukkan pada Gambar 11.35. Analisis perilaku ini mengungkapkan bahwa hubungan kuantitatif antara tekanan uap P cairan dan suhu mutlak T diberikan oleh persamaan Clausius -Clapeyron


dimana ln adalah logaritma natural, R adalah konstanta gas (8,314 J/K.mol), dan C adalah konstanta. Persamaan Clausius-Clapeyron berbentuk persamaan linier y = mx + b:


Dengan mengukur tekanan uap cairan pada suhu yang berbeda (lihat Gambar 11.35) dan memplot ln P terhadap 1/T, kita menentukan kemiringan, yang sama dengan -𝛥Hvap/R. (𝛥Hvap diasumsikan tidak bergantung pada suhu.) Ini adalah metode yang digunakan untuk menentukan kalor penguapan.


Gambar 11.36  Plot ln P terhadap 1/T untuk air dan dietil eter. Kemiringan dalam setiap kasus sama dengan -𝛥Hvap/R, gambar tersebut menunjukkan plot ln P terhadap 1/T untuk air dan dietileter. Perhatikan bahwa garis lurus untuk air memiliki kemiringan yang lebih curam karena air memiliki 𝛥Hvap yang lebih besar.




Jika kita mengetahui nilai 𝛥Hvap dan P suatu zat cair pada satu temperatur, maka dapat digunakan persamaan Clausius-Clapeyron untuk menghitung tekanan uap zat cair pada temperatur yang berbeda. Pada suhu T dan T, tekanan uapnya adalah P dan P. Dari Persamaan (11.2) dapat ditulis


Mengurangkan Persamaan (11.4) dari Persamaan (11.3) didapatkan


Sehingga,




Contoh 11.7

Dietil eter adalah cairan organik yang mudah menguap dan sangat mudah terbakar yang digunakan terutama sebagai pelarut. Tekanan uap dietil eter adalah 401 mmHg pada suhu 18°C. Hitung tekanan uapnya pada 32°C.



Penyelesaian

Tabel 11.6 memberi data bahwa 𝛥Hvap = 26,0 kJ/mol. Datanya

P = 401 mmHg

P = ?

T = 18ºC = 291 K

T = 32ºC = 305 K



Dari Persamaan (11.5) didapatkan


Mengambil antilog dari kedua sisi (lihat Lampiran 4), diperoleh


sehingga,

P = 656 mmHg





Cara praktis untuk mendemonstrasikan kalor molar penguapan adalah dengan menggosokkan alkohol seperti etanol (CHOH) atau isopropanol (CHOH), atau alkohol gosok, pada telapak tangan. Alkohol ini memiliki 𝛥Hvap yang lebih rendah daripada air, sehingga kalor dari tangan cukup untuk meningkatkan energi kinetik molekul alkohol dan menguapkannya. Akibat hilangnya kalor, tangan akan terasa dingin. Proses ini mirip dengan keringat, yang merupakan salah satu cara tubuh manusia mempertahankan suhu yang konstan. Karena ikatan hidrogen antarmolekul yang kuat yang ada di air, sejumlah besar energi diperlukan untuk menguapkan air dalam keringat dari permukaan tubuh. Energi ini dipasok oleh kalor yang dihasilkan dalam berbagai proses metabolisme.



Telah ditunjukkan bahwa tekanan uap suatu zat cair meningkat seiring dengan peningkatan suhu. Setiap cairan memiliki suhu di mana ia mulai mendidih. Titik didih adalah suhu di mana tekanan uap suatu zat cair sama dengan tekanan eksternal. Titik didih normal suatu zat cair adalah suhu di mana zat itu mendidih ketika tekanan luar adalah 1 atm.



Pada titik didih, gelembung terbentuk di dalam cairan. Ketika gelembung terbentuk, cairan yang menempati ruang itu terdorong ke samping, dan ketinggian cairan di dalam wadah dipaksa naik. Tekanan yang diberikan pada gelembung sebagian besar adalah tekanan atmosfer, ditambah beberapa tekanan hidrostatik (yaitu, tekanan karena adanya cairan). Tekanan di dalam gelembung hanya disebabkan oleh tekanan uap cairan. Ketika tekanan uap menjadi sama dengan tekanan eksternal, gelembung naik ke permukaan cairan dan meledak. Jika tekanan uap dalam gelembung lebih rendah dari tekanan eksternal, gelembung tersebut akan pecah sebelum bisa naik. Dengan demikian kita dapat menyimpulkan bahwa titik didih suatu zat cair bergantung pada tekanan luar. (Biasanya dapat diabaikan kontribusi kecil karena tekanan hidrostatik.) Misalnya, pada 1 atm, air mendidih pada 100°C, tetapi jika tekanan dikurangi menjadi 0,5 atm, air mendidih hanya pada 82°C.



Karena titik didih ditentukan dalam istilah tekanan uap cairan, maka titik didih diharapkan terkait dengan kalor molar penguapan: Semakin tinggi 𝛥Hvap, semakin tinggi titik didihnya. Data pada Tabel 11.6 secara kasar mengkonfirmasi prediksi ini. Pada akhirnya, baik titik didih maupun 𝛥Hvap ditentukan oleh kekuatan gaya antarmolekul. Misalnya, argon (Ar) dan metana (CH), yang memiliki gaya dispersi lemah, memiliki titik didih rendah dan kalor penguapan molar kecil. Dietil eter (CHOCH) memiliki momen dipol, dan gaya dipol-dipol menyebabkan titik didih dan 𝛥Hvapnya cukup tinggi. Baik etanol (CHOH) dan air memiliki ikatan hidrogen yang kuat, yang menyebabkan titik didihnya yang tinggi dan nilai 𝛥Hvap yang besar. Ikatan logam yang kuat menyebabkan merkuri memiliki titik didih dan 𝛥Hvap tertinggi dari kelompok cairan ini. Menariknya, titik didih benzena, yang nonpolar, sebanding dengan titik didih etanol. Benzene memiliki polarisasi tinggi karena distribusi elektronnya di orbital molekul pi yang terdelokalisasi, dan gaya dispersi di antara molekul benzena bisa sekuat atau bahkan lebih kuat dari gaya dipol-dipol dan/atau ikatan hidrogen.





Suhu dan Tekanan Kritis

Kebalikan dari penguapan adalah kondensasi. Pada prinsipnya, gas dapat dicairkan dengan salah satu dari dua teknik. Dengan mendinginkan sampel gas, dapat dikurangi energi kinetik molekulnya, sehingga akhirnya molekul berkumpul untuk membentuk tetesan kecil cairan. Alternatifnya, dapat diberi tekanan pada gas. Kompresi mengurangi jarak rata-rata antar molekul sehingga mereka terikat oleh daya tarik timbal balik. Proses pencairan pada industri menggabungkan dua metode ini.



Setiap zat memiliki suhu kritis (Tc), di atasnya fase gasnya tidak dapat dicairkan, tidak peduli seberapa besar tekanan yang diberikan. Ini juga merupakan suhu tertinggi di mana suatu zat dapat eksis sebagai cairan. Dengan kata lain, di atas suhu kritis tidak ada perbedaan mendasar antara cairan dan gas — kita hanya memiliki fluida. Tekanan kritis (Pc) adalah tekanan minimum yang harus diterapkan untuk menghasilkan likuifaksi pada suhu kritis. Adanya temperatur kritis secara kualitatif dapat dijelaskan sebagai berikut. Gaya tarik antarmolekul adalah kuantitas terbatas untuk zat tertentu dan tidak bergantung pada suhu. Di bawah Tc, gaya ini cukup kuat untuk menahan molekul bersama-sama (di bawah tekanan yang sesuai) dalam cairan. Di atas Tc, gerakan molekul menjadi sangat energik sehingga molekul dapat melepaskan diri dari tarikan ini. Gambar 11.37 menunjukkan apa yang terjadi jika sulfur heksafluorida dipanaskan di atas suhu kritisnya (45,5°C) dan kemudian didinginkan hingga di bawah 45,5°C.


Gambar 11.37 Fenomena kritis belerang heksafluorida. (a) Di bawah suhu kritis fasa cairan bening terlihat. (b) Di atas suhu kritis, fase cair telah menghilang. (c) Zat didinginkan tepat di bawah suhu kritisnya. Kabut mewakili kondensasi uap. (d) Akhirnya, fase cair muncul kembali.


Tabel 11.7 mencantumkan suhu kritis dan tekanan kritis dari sejumlah zat yang umum dijumpai. Suhu kritis suatu zat mencerminkan kekuatan gaya antarmolekulnya. Benzena, etanol, merkuri, dan air, yang memiliki gaya antarmolekul yang kuat, juga memiliki suhu kritis yang tinggi dibandingkan dengan zat lain yang tercantum dalam tabel.




Kesetimbangan Cair-Padat



Transformasi dari cairan menjadi padat disebut pembekuan, dan proses sebaliknya disebut peleburan, atau mencair. Titik leleh zat padat atau titik beku zat cair adalah suhu di mana fase padat dan cair berada bersama dalam kesetimbangan. Titik leleh (atau beku) normal suatu zat adalah suhu di mana zat meleleh (atau membeku) pada tekanan 1 atm. Biasanya dihilangkan kata "normal" saat tekanan berada di 1 atm.
Kesetimbangan cair-padat yang paling dikenal adalah air dan es. Pada 0°C dan 1 atm, kesetimbangan dinamis diwakili oleh

HO(s) HO(l)

Ilustrasi praktis kesetimbangan dinamis ini disediakan oleh segelas air es. Saat es batu meleleh membentuk air, sebagian air di antara es batu dapat membeku, sehingga keduanya bergabung. Namun, ini bukan kesetimbangan dinamis yang sebenarnya, karena es tidak disimpan pada 0°C; dengan demikian, semua es batu pada akhirnya akan mencair.



11.9 Diagram Fase;[kembali}


Hubungan keseluruhan antara fase padat, cair, dan uap paling baik disajikan dalam satu grafik yang dikenal sebagai diagram fase. Diagram fase meringkas kondisi di mana suatu zat ada sebagai padatan, cairan, atau gas. Pada bagian ini kita akan membahas secara singkat diagram fase air dan karbon dioksida.




4.Simulasi Rangkaian


A. Prosedur Percobaan

1. Siapkan Alat dan Bahan yang akan digunakan dengan memilih dan mengambil dari library proteus.


 2. Letakkan semua alat dan bahan yang telah diambil ke dalam rangkaian
3. Hubungkan rangkaian tersebut dengan benar


4. Jika telah dihubungkan dengan baik dan benar cobalah rangkaian tersebut
5. Apabila berhasil maka lamp akan menyala

B. Rangkaian Simulasi



Saat sensor gas MQ-7 mendeteksi gas hidrogen maka sensor gas akan menghasilkan output berupa tegangan analog tergantung berapa besar intensitas gas yang dideteksi.
 Kemudian tegangan itu diconvert menjadi tegangan digital dengan ADC0804. besar tegangan digital yang diconvert berbanding lurus dengan besar tegangan analog yang dihasilkan. sebagai indikator dari nilai tegangan digital maka mengguakan LED. jika LED menyala maka akan bernilai 1 dan jika tidak maka akan bernilai 0. kemudia tegangan output juga menuju ke op-amp. op-amp yang digunakan adalah op-amp detektor non-inverting. di opamap tegangan diperbesar hingga bernilai 15V sehingga buzzer bisa menyala.

 C.Vidio


3.Link Download
Data Sheet disini
Library Sensor Gas disini
Gambar Rangkaian disini
File Rangkaian disini
Link Vidio disini
HTML disini

Tidak ada komentar:

Posting Komentar

  BAHAN PRESENTASI MATA KULIAH ELEKTRONIKA 2021 OLEH : Nama : Zendri Ervan NIM : 2010953026 Dosen Pengampu : Dr. Darwison, MT Referensi : a....
