Latihan 4
Aplikasi kontrol keamanan ruangan (Sensor PIR dan Sensor MQ-2)
1.Tujuan
1.Untuk mengetahui tentang penggunaan sensor PIR dan sensor MQ -2
2.Untuk mengetahui prinsip kerja sensor PIR dan sensor MQ - 2
3.Dapat mensimulasikan rangkaian Aplikasi kontrol keamanan ruangan.
2. Alat dan Bahan
Alat
Generator DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.
Buzzer
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.
Motor
Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.
Bahan
Transistor NPN
Transistor NPN digunakan untuk memanfaatkan amplifier di mana kebisingan rendah merupakan faktor pentin.alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya
Relay
Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan menggunakan listrik.
Sensor PIR
PIR adalah sensor yang mendeteksi pergerakan manusia. PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor.
Sensor MQ-2
Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog
Resistor
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai teminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V = I.R).
Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
Op-Amp
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.
3.Dasar Teori
1.Generator DC
Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:
• dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
• dengan menggunakan komutator, menghasilkan tegangan DC.
Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.
Gambar Pembangkitan Tegangan Induksi.
Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.

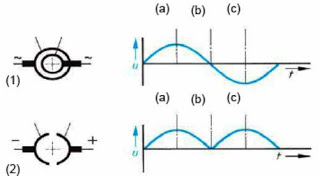

Gambar Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator.
Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.
• Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.
• Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).
2. Buzzer
Seperti namanya, Piezoelectric Buzzer adalah jenis Buzzer yang menggunakan efek Piezoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.
Berikut ini adalah gambar bentuk dan struktur dasar dari sebuah Piezoelectric Buzzer.
Jika dibandingkan dengan Speaker, Piezo Buzzer relatif lebih mudah untuk digerakan. Sebagai contoh, Piezo Buzzer dapat digerakan hanya dengan menggunakan output langsung dari sebuah IC TTL, hal ini sangat berbeda dengan Speaker yang harus menggunakan penguat khusus untuk menggerakan Speaker agar mendapatkan intensitas suara yang dapat didengar oleh manusia.
Piezo Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi di kisaran 1 – 5 kHz hingga 100 kHz untuk aplikasi Ultrasound. Tegangan Operasional Piezoelectric Buzzer yang umum biasanya berkisar diantara 3Volt hingga 12 Volt.
3.Motor
Pada motor listrik tenaga listrik diubah menjadi tenaga mekanik. Perubahan ini dilakukan dengan mengubah tenaga listrik menjadi magnet yang disebut sebagai elektro magnet. Sebagaimana kita ketahui bahwa: kutub-kutub dari magnet yang senama akan tolak-menolak dan kutub-kutub tidak senama, tarik-menarik. Maka kita dapat memperoleh gerakan jika kita menempatkan sebuah magnet pada sebuah poros yang dapat berputar, dan magnet yang lain pada suatu kedudukan yang tetap.
4.Transistor NPN
Transistor NPN digunakan untuk memanfaatkan amplifier di mana kebisingan rendah merupakan faktor penting. Simbol transistor NPN
Disebut transistor NPN karena memiliki kutub Negatif Positif – Negatif. Arah arus yang bisa dilalui transistor ini sejalan dengan simbol tanda panahnya. Penamaan pada jenis transistor sebenarnya diambil dan polaritas arus yang bisa dilewati transistor. Bahan yang umumnya digunakan untuk menghasilkan transistor adalah sejenis semikonduktor yang juga digunakan untuk dioda yaitu semikonduktor P dan N yang terrbuat dan germanium atau sibikon.
Cara Kerja Transistor NPN:
Cara kerja transistor secara sederhana adalah jika pada kaki basis transistor diberi tegangan bias maka arus pada collector transistor akan mengalir ke kaki emitor (transistor sebagai saklar). Jika pada tegangan bias ini diikuti dengan adanya sinyal atau pulsa listrik yang akan dikuatkan maka pada kolektor pun akan menguatkan sinyal seperti yang ada pada basisnya (transistor sebagai penguat),Lebih jelasnya bisa dilihat gambar dibawah ini:
Arus yang mengalir antara kaki basis dan emitor akan berfungsi sebagai saklar untuk mengalirkan arus yang lebih besar dari kaki kolektor ke emitor Pada transistor bertahan skon, dibutuhkan tegangan sebesar 0,7V antara in basa dan pin emitor .
5. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Grafik Relay
Rumus
Cara kerja relay
Ketika kumparan coil di berikan arus listrik, maka akan timbul gaya elektromagnet sehingga akan menarik Armature berpindah posisi yang awalnya NC(tertutup) ke posisi NO(terbuka) sehingga menjadi saklar yang dapat menghantarkan arus listrik di posisi NO. Posisi Armature yang tadinya dalam kondisi CLOSE akan menjadi OPEN atau terhubung. Armature akan kembali keposisi CLOSE saat tidak dialiri listrik. Coil yang digunakan untuk menarik Contact Point ke posisi CLOSE umunnya hanyak membutuhkan arus llistrik yang relatif kecil.
6.Sensor PIR
PIR adalah sensor yang mendeteksi pergerakan manusia. PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia. Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda diatas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Sensor ini dapat mendeteksi hingga jarak 6 meter.
1.Tujuan
1.Untuk mengetahui tentang penggunaan sensor PIR dan sensor MQ -2
2.Untuk mengetahui prinsip kerja sensor PIR dan sensor MQ - 2
3.Dapat mensimulasikan rangkaian Aplikasi kontrol keamanan ruangan.
2. Alat dan Bahan
Alat
Generator DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.
Buzzer
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.
Motor
Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.
Bahan
Transistor NPN
Transistor NPN digunakan untuk memanfaatkan amplifier di mana kebisingan rendah merupakan faktor pentin.alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya
Relay
Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan menggunakan listrik.
Sensor PIR
PIR adalah sensor yang mendeteksi pergerakan manusia. PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor.
Sensor MQ-2
Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog
Resistor
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai teminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V = I.R).
Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
Op-Amp
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.
3.Dasar Teori
1.Generator DC
Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:
• dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
• dengan menggunakan komutator, menghasilkan tegangan DC.
Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.
Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.
Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.
• Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.
• Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).
2. Buzzer
Seperti namanya, Piezoelectric Buzzer adalah jenis Buzzer yang menggunakan efek Piezoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.
Berikut ini adalah gambar bentuk dan struktur dasar dari sebuah Piezoelectric Buzzer.
Jika dibandingkan dengan Speaker, Piezo Buzzer relatif lebih mudah untuk digerakan. Sebagai contoh, Piezo Buzzer dapat digerakan hanya dengan menggunakan output langsung dari sebuah IC TTL, hal ini sangat berbeda dengan Speaker yang harus menggunakan penguat khusus untuk menggerakan Speaker agar mendapatkan intensitas suara yang dapat didengar oleh manusia.
Piezo Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi di kisaran 1 – 5 kHz hingga 100 kHz untuk aplikasi Ultrasound. Tegangan Operasional Piezoelectric Buzzer yang umum biasanya berkisar diantara 3Volt hingga 12 Volt.
3.Motor
Pada motor listrik tenaga listrik diubah menjadi tenaga mekanik. Perubahan ini dilakukan dengan mengubah tenaga listrik menjadi magnet yang disebut sebagai elektro magnet. Sebagaimana kita ketahui bahwa: kutub-kutub dari magnet yang senama akan tolak-menolak dan kutub-kutub tidak senama, tarik-menarik. Maka kita dapat memperoleh gerakan jika kita menempatkan sebuah magnet pada sebuah poros yang dapat berputar, dan magnet yang lain pada suatu kedudukan yang tetap.
4.Transistor NPN
Transistor NPN digunakan untuk memanfaatkan amplifier di mana kebisingan rendah merupakan faktor penting. Simbol transistor NPN
Disebut transistor NPN karena memiliki kutub Negatif Positif – Negatif. Arah arus yang bisa dilalui transistor ini sejalan dengan simbol tanda panahnya. Penamaan pada jenis transistor sebenarnya diambil dan polaritas arus yang bisa dilewati transistor. Bahan yang umumnya digunakan untuk menghasilkan transistor adalah sejenis semikonduktor yang juga digunakan untuk dioda yaitu semikonduktor P dan N yang terrbuat dan germanium atau sibikon.
Cara Kerja Transistor NPN:
Cara kerja transistor secara sederhana adalah jika pada kaki basis transistor diberi tegangan bias maka arus pada collector transistor akan mengalir ke kaki emitor (transistor sebagai saklar). Jika pada tegangan bias ini diikuti dengan adanya sinyal atau pulsa listrik yang akan dikuatkan maka pada kolektor pun akan menguatkan sinyal seperti yang ada pada basisnya (transistor sebagai penguat),Lebih jelasnya bisa dilihat gambar dibawah ini:
Arus yang mengalir antara kaki basis dan emitor akan berfungsi sebagai saklar untuk mengalirkan arus yang lebih besar dari kaki kolektor ke emitor Pada transistor bertahan skon, dibutuhkan tegangan sebesar 0,7V antara in basa dan pin emitor .
5. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Grafik Relay
Rumus
Cara kerja relay
Ketika kumparan coil di berikan arus listrik, maka akan timbul gaya elektromagnet sehingga akan menarik Armature berpindah posisi yang awalnya NC(tertutup) ke posisi NO(terbuka) sehingga menjadi saklar yang dapat menghantarkan arus listrik di posisi NO. Posisi Armature yang tadinya dalam kondisi CLOSE akan menjadi OPEN atau terhubung. Armature akan kembali keposisi CLOSE saat tidak dialiri listrik. Coil yang digunakan untuk menarik Contact Point ke posisi CLOSE umunnya hanyak membutuhkan arus llistrik yang relatif kecil.
6.Sensor PIR
Cara Kerja
Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda diatas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Prosesnya hampir sama seperti arus listrik yangterbentuk ketika sinar matahari mengenai solar cell.
Mengapa sensor PIR hanya bereaksi pada tubuh manusia saja? Hal ini disebabkan karena adanya IR Filter yang menyaring panjang gelombang sinar inframerah pasif. IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar inframerah pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor.
Jadi, ketika seseorang berjalan melewati sensor, sensor akan menangkap pancaran sinar inframerah pasif yang dipancarkan oleh tubuh manusia yang memiliki suhu yang berbeda dari lingkungan sehingga menyebabkan material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh sinar inframerah pasif tersebut. Kemudian sebuah sirkuit amplifier yang ada menguatkan arus tersebut yang kemudian dibandingkan oleh comparator sehingga menghasilkan output.
Ketika manusia berada di depan sensor PIR dengan kondisi diam, maka sensor PIR akan menghitung panjang gelombang yang dihasilkan oleh tubuh manusia tersebut. Panjang gelombang yang konstan ini menyebabkan energi panas yang dihasilkan dapat digambarkan hampir sama pada kondisi lingkungan disekitarnya. Ketika manusia itu melakukan gerakan, maka tubuh manusia itu akan menghasilkam pancaran sinar inframerah pasif dengan panjang gelombang yang bervariasi sehingga menghasilkan panas berbeda yang menyebabkan sensor merespon dengan cara menghasilkan arus pada material Pyroelectricnya dengan besaran yang berbeda beda. Karena besaran yang berbeda inilah comparator menghasilkan output.
Jadi sensor PIR tidak akan menghasilkan output apabila sensor ini dihadapkan dengan benda panas yang tidak memiliki panjang gelombang inframerah antar 8 sampai 14 mikrometer dan benda yang diam seperti sinar lampu yang sangat terang yang mampu menghasilkan panas, pantulan objek benda dari cermin dan suhu panas ketika musim panas.
Untuk jarak jangkau dari sensor PIR sendiri bisa disetting sesuai kebutuhan, akan tetapi jarak maksimalnya hanya +/- 10 meter dan minimal +/- 30 cm.
7.Sensor MQ-2
Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.
Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.
Namun seperti apakah karateristik sensor Asap MQ2 ini? Sensor gas ini tersusun oleh senyawa SnO2, dengan sifat conductivity rendah pada udara yang bersih, atau sifat penghantar yang tidak baik. Sifat conductivity semakin naik jika konsentrasi gas asap semakin tinggi di sekitar sensor gas. Lebih jelas nya bisa dilihat di datasheet sensor ini. Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:
- Catu daya pemanas : 5V AC/DC
- Catu daya rangkaian : 5VDC
- Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
- Keluaran : analog (perubahan tegangan)
Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V .
Contoh dan macam-macam sensor MQ-2 pada proteus
Konfigurasi Sensor MQ-2
Sensor MQ-2 terdapat 2 masukan tegangan yakni VH dan VC. VH digunakan untuk tegangan pada pemanas (Heater) internal dan Vc merupakan tegangan sumber serta memiliki keluaran yang menghasilkan tegangan berupa tegangan analog. Berikut konfigurasi dari sensor MQ-S :
- Pin 1 merupakan heater internal yang terhubung dengan ground.
- Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
- Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
- Pin 4 merupakan output yang akan menghasilkan tegangan analog.
Cara Kerja
Sensor Asap MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.
Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.
Sensor MQ-2 ini memiliki 6 buah masukan yang terdiri dari tiga buah power supply (Vcc) sebasar +5 volt untuk mengaktifkan heater dan sensor, Vss (Ground), dan pin keluaran dari sensor tersebut
8.Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”.
Grafik hubungan tegangan dan arus terhadap waktu pada resistor
Berdasarkan hukum Ohm:
Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikelkromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi.Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.
9.Op-Amp
Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Prinsip kerja op-amp,karakteristik op-amp,fungsi op-amp Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebagai penguat operasional ideal , operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :
1. Impedansi Input (Zi) besar = ∞
2. Impedansi Output (Z0) kecil= 0
3. Penguatan Tegangan (Av) tinggi = ∞
4. Band Width respon frekuensi lebar = ∞
5. V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.
6. Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.
4.Rangkaian Simulasi
4.1 Prosedur Percobaan :
1. Buka Proteus dan siapkan alat dan bahan yang di butuhkan2. Pertama kita rangkai dulu rangkaian pertama yaitu rangkaian sensor pir dengan menghubungkan semua alat dan yang di butuhkan pada sensor pir3. Lalu kita rangkai rangkaian kedua dengan memasukkan semua alat dan bahan yang dibutuhkan pada sensor mq-2 lalu dihubungkan4.2 Prinsip kerja
Prinsip Kerja
Aplikasi Sensor MQ-2 sebagai pendeteksi adanya asap didalam ruangan
Ketika sensor mq 2 mendeteksi asap maka logicstate berlogika 1 outputnya alirkan tegangan ke op amp dan ke RV1 lalu dialrikan ke R1 maka tegangan mengalir ke R2 op amp disini sebagai penguat tegangan terjadi 10x penguatan. selanjutnya tegangan dialirkan ke Q1 sehingga transistor ON saat ada arus yang mengalir melewati basis , arus juga melewati emiter ke ground sehingga saat Q1 on maka arus akan mengalir colector lalu di alirkan dan dihasilkan tersebut akan menginduksi kumparan pada RL1 relay sehingga switch akan berubah posisi. Perubahan posisi switch menyebabkan rangkaian menjadi tertutup sehingga arus mengalir menuju Fan-Dc bergerak dan Buzzer berbunyi .Jika logicstate berlogika 0 maka tidak ada arus yang di aliri sehingga Q1 transistor OFF dan switch tidak akan berubah posisi maka Fan-Dc tidak bergerak dan buzzer tidak berbunyi.
Aplikasi sensor Infrared sebagai pendeteksi orang yang datang
Baterai berfungsi sebagai sumber tegangan. Arus mengalir dari baterai ke resistor R1 dan ke relay, dari R1 arus menuju ke Vcc Sensor PIR, saat sensor PIR mendeteksi pegerakan atau berlogika 1 arus akan mengalir dari Vout ke basis Transistor npn Q1 sehingga arus pada kolektor yang diterima dari relay dapat mengalir ke emiter transistor npn lalu ke ground sehingga relay on sehingga arus dapat mengalir dari baterai B2 ke buzzer dan motor DC sehingga buzzer berbunyi dan motor DC berputar sehingga pintu terbuka, dari buzzer dan motor DC arus mengalir ke ground. jika Sensor tidak terhalang atau berlogika 0 maka relay akan off.
Link Vidio>>>>Download disini<<<<
Simulasi Proteus>>>>Download disini<<<<
HTML>>>>Download disini<<<<
Data sheet PIR>>>>Download disini<<<<Data sheet MQ-2>>>>Download disini<<<<
Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda diatas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Prosesnya hampir sama seperti arus listrik yangterbentuk ketika sinar matahari mengenai solar cell.
Mengapa sensor PIR hanya bereaksi pada tubuh manusia saja? Hal ini disebabkan karena adanya IR Filter yang menyaring panjang gelombang sinar inframerah pasif. IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar inframerah pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor.
Jadi, ketika seseorang berjalan melewati sensor, sensor akan menangkap pancaran sinar inframerah pasif yang dipancarkan oleh tubuh manusia yang memiliki suhu yang berbeda dari lingkungan sehingga menyebabkan material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh sinar inframerah pasif tersebut. Kemudian sebuah sirkuit amplifier yang ada menguatkan arus tersebut yang kemudian dibandingkan oleh comparator sehingga menghasilkan output.
Ketika manusia berada di depan sensor PIR dengan kondisi diam, maka sensor PIR akan menghitung panjang gelombang yang dihasilkan oleh tubuh manusia tersebut. Panjang gelombang yang konstan ini menyebabkan energi panas yang dihasilkan dapat digambarkan hampir sama pada kondisi lingkungan disekitarnya. Ketika manusia itu melakukan gerakan, maka tubuh manusia itu akan menghasilkam pancaran sinar inframerah pasif dengan panjang gelombang yang bervariasi sehingga menghasilkan panas berbeda yang menyebabkan sensor merespon dengan cara menghasilkan arus pada material Pyroelectricnya dengan besaran yang berbeda beda. Karena besaran yang berbeda inilah comparator menghasilkan output.
Jadi sensor PIR tidak akan menghasilkan output apabila sensor ini dihadapkan dengan benda panas yang tidak memiliki panjang gelombang inframerah antar 8 sampai 14 mikrometer dan benda yang diam seperti sinar lampu yang sangat terang yang mampu menghasilkan panas, pantulan objek benda dari cermin dan suhu panas ketika musim panas.
Untuk jarak jangkau dari sensor PIR sendiri bisa disetting sesuai kebutuhan, akan tetapi jarak maksimalnya hanya +/- 10 meter dan minimal +/- 30 cm.
7.Sensor MQ-2
Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.
Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.
- Catu daya pemanas : 5V AC/DC
- Catu daya rangkaian : 5VDC
- Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
- Keluaran : analog (perubahan tegangan)
- Pin 1 merupakan heater internal yang terhubung dengan ground.
- Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
- Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
- Pin 4 merupakan output yang akan menghasilkan tegangan analog.
Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.
Sensor MQ-2 ini memiliki 6 buah masukan yang terdiri dari tiga buah power supply (Vcc) sebasar +5 volt untuk mengaktifkan heater dan sensor, Vss (Ground), dan pin keluaran dari sensor tersebut
8.Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”.
Grafik hubungan tegangan dan arus terhadap waktu pada resistor
Berdasarkan hukum Ohm:
Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikelkromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi.Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.
9.Op-Amp
Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Prinsip kerja op-amp,karakteristik op-amp,fungsi op-amp Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebagai penguat operasional ideal , operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :
1. Impedansi Input (Zi) besar = ∞
2. Impedansi Output (Z0) kecil= 0
3. Penguatan Tegangan (Av) tinggi = ∞
4. Band Width respon frekuensi lebar = ∞
5. V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.
6. Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.
4.Rangkaian Simulasi
4.1 Prosedur Percobaan :
4.2 Prinsip kerja
Prinsip Kerja
Aplikasi Sensor MQ-2 sebagai pendeteksi adanya asap didalam ruangan
Ketika sensor mq 2 mendeteksi asap maka logicstate berlogika 1 outputnya alirkan tegangan ke op amp dan ke RV1 lalu dialrikan ke R1 maka tegangan mengalir ke R2 op amp disini sebagai penguat tegangan terjadi 10x penguatan. selanjutnya tegangan dialirkan ke Q1 sehingga transistor ON saat ada arus yang mengalir melewati basis , arus juga melewati emiter ke ground sehingga saat Q1 on maka arus akan mengalir colector lalu di alirkan dan dihasilkan tersebut akan menginduksi kumparan pada RL1 relay sehingga switch akan berubah posisi. Perubahan posisi switch menyebabkan rangkaian menjadi tertutup sehingga arus mengalir menuju Fan-Dc bergerak dan Buzzer berbunyi .Jika logicstate berlogika 0 maka tidak ada arus yang di aliri sehingga Q1 transistor OFF dan switch tidak akan berubah posisi maka Fan-Dc tidak bergerak dan buzzer tidak berbunyi.
Aplikasi sensor Infrared sebagai pendeteksi orang yang datang
Baterai berfungsi sebagai sumber tegangan. Arus mengalir dari baterai ke resistor R1 dan ke relay, dari R1 arus menuju ke Vcc Sensor PIR, saat sensor PIR mendeteksi pegerakan atau berlogika 1 arus akan mengalir dari Vout ke basis Transistor npn Q1 sehingga arus pada kolektor yang diterima dari relay dapat mengalir ke emiter transistor npn lalu ke ground sehingga relay on sehingga arus dapat mengalir dari baterai B2 ke buzzer dan motor DC sehingga buzzer berbunyi dan motor DC berputar sehingga pintu terbuka, dari buzzer dan motor DC arus mengalir ke ground. jika Sensor tidak terhalang atau berlogika 0 maka relay akan off.
Simulasi Proteus>>>>Download disini<<<<
HTML>>>>Download disini<<<<
Data sheet PIR>>>>Download disini<<<<
Kuis 4
APLIKASI SUN TRACKER DENGAN SENSOR LDR DAN SENSOR SUHU LM35
1.Tujuan[kembali}
a. Mengetahui rangkaian sun tracker dengan sensor ldr dan sensor suhu lm35
b. Mensimulasikan rangkaian sensor ldvt pada software proteus
2.Alat dan Bahan;[kembali}
A.Alat
1.Resistor
Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω).
2.Generator AC
Generator Ac atau generator alternating current berfungsi mengubah tenaga mekanis menjadi tenaga listrik bolak-balik.
3.Dioda
Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya
4.Motor AC
Motor AC adalah jenis motor listrik yang bekerja menggunakan tegangan AC (Alternating Current). Motor AC memiliki dua buah bagian utama yaitu “stator” dan “rotor”. Stator merupakan komponen motor AC yang statis. Rotor merupakan komponen motor AC yang berputar.
5.Generator DC
Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC (arus searah).
6.OP-AMP
Penguat operasional atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741
B.Bahan
1.LDR
LDR (Light Dependent Resistor) atau photoresistor yang bergantung pada cahaya sering digunakan untuk mendeteksi cahaya dan mengubah operasi sirkuit yang bergantung pada level cahaya.
2.LED
Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda.
3.Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda.
4.LM35
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. sensor suhu LM35 yang dipakai dalam penelitian berupa komponen elektronika yang diproduksi oleh National Semiconductor.
3.Dasar Teori[kembali}
1.Sensor LDR
LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.
Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.
LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.
Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.
Fungsi Sensor LDR
LDR berfungsi sebagai sebuah sensor cahaya dalam berbagai macam rangkaian elektronika seperti saklar otomatis berdasarkan cahaya yang jika sensor terkena cahaya maka arus listrik akan mengalir(ON) dan sebaliknya jika sensor dalam kondisi minim cahaya(gelap) maka aliran listrik akan terhambat(OFF). LDR juga sering digunakan sebagai sensor lampu penerang jalan otomatis, lampu kamar tidur, alarm, rangkaian anti maling otomatis menggunakan laser, sutter kamera otomatis, dan masih banyak lagi yang lainnya.
LDR berfungsi sebagai sebuah sensor cahaya dalam berbagai macam rangkaian elektronika seperti saklar otomatis berdasarkan cahaya yang jika sensor terkena cahaya maka arus listrik akan mengalir(ON) dan sebaliknya jika sensor dalam kondisi minim cahaya(gelap) maka aliran listrik akan terhambat(OFF). LDR juga sering digunakan sebagai sensor lampu penerang jalan otomatis, lampu kamar tidur, alarm, rangkaian anti maling otomatis menggunakan laser, sutter kamera otomatis, dan masih banyak lagi yang lainnya.
Cara Kerja Sensor LDR
Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar.
2.Sensor LM35
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. sensor suhu LM35 yang dipakai dalam penelitian berupa komponen elektronika yang diproduksi oleh National Semiconductor.
LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sesor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan liniearitas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
Bentuk sensor LM3 seperti transistor kemasan TO92. Harga Sensor LM 35 adalah sekitar 15 ribu rupiah. Adapun Aplikasinya banyak digunakan pada Project Arduino yang berkaitan dengan suhu ruang seperti Pada Home Automation.
Cara kerja Sensor suhu LM35
Konfigurasi PinOut
Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.
Karakteristik Sensor LM 35
1. Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
2. Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
3. Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
4. Tegangan kerja 4v sampai 30 volt.
5. Konsumsi arus rendah kurang dari 60 µA.
6. Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
7. Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
8. Toleransi ketidaklinieran hanya sekitar ± ¼ ºC
Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar.
2.Sensor LM35
LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sesor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan liniearitas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
Bentuk sensor LM3 seperti transistor kemasan TO92. Harga Sensor LM 35 adalah sekitar 15 ribu rupiah. Adapun Aplikasinya banyak digunakan pada Project Arduino yang berkaitan dengan suhu ruang seperti Pada Home Automation.
 |
Konfigurasi PinOut
Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.
Karakteristik Sensor LM 35
1. Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
2. Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
3. Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
4. Tegangan kerja 4v sampai 30 volt.
5. Konsumsi arus rendah kurang dari 60 µA.
6. Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
7. Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
8. Toleransi ketidaklinieran hanya sekitar ± ¼ ºC
4.Percobaan[kembali}
a.Prosedur Percobaan
1. Buka Proteus dan siapkan alat dan bahan yang di butuhkan2. Masukkan semua alat dan bahan dan hubungkan setiap rangkaian3. Kita membutuhkan 4 sensor ldr dan jika kita dekatkan cahaya dengan sensor maka LED akan hidup dan motor akan bergerak
b.Rangkaian Percobaan
Sensor LDR mendeteksi cahaya, maka LDR akan melewatkan tegangan sesuai besar intensitas cahaya yang diterima. LDR memiliki sifat semakin besar intensitas cahaya yang diterima, maka resistansi pada LDR akan semakin kecil sehingga tegangan yang dilewatkan oleh LDR semakin besar. Kemudian tegangan yang dilewatkan dikuatkan oleh opamp non inverting. LED akan aktif sebagai indikator dari LDR menerima cahaya. Tegangan yang telahdikuatkan tersebut juga menuju relay sehingga relay aktif. Saat relay aktif, saat relay aktif, maka pembangkit AC dan motor AC akan closeloop sehingga motor AC akan berputar.
Tidak ada komentar:
Posting Komentar
