APLIKASI MIC DINAMIS MENGGUNAKAN SENSOR SUARA (MIC)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

1.Tujuan[kembali}

  a. Mengetahui rangkaian aplikasi mic dinamis menggunakan sensor suara (mic)

 b. Mensimulasikan rangkaian pada software proteus

2.Alat dan Bahan;[kembali}

A.Alat

1.Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.

2.Ground

Grounding adalah suatu jalur langsung dari arus listrik menuju bumi atau koneksi fisik langsung ke bumi. Dipasangnya koneksi grounding pada instalasi listrik adalah sebagai pencegahan terjadinya kontak antara makhluk hidup dengan tegangan listrik berbahaya yang terekspos akibat terjadi kegagalan isolasi.
Menurut PUIL 2000 (PUIL : Persyaratan Umum Instalasi Listrik) - dipakai istilah pembumian yang artinya penghubungan suatu titik sirkit listrik atau suatu penghantar yang bukan bagian dari sirkit listrik, dengan bumi menurut cara tertentu. PUIL adalah ketentuan atau persyaratan teknis yang diterapkan di Indonesia, dengan mengacu kepada standard internasional, dan dibuat sebagai pedoman dalam pelaksanaan pekerjaan instalasi listrik.

Fungsi Grounding
1. Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
2. Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
3. Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.

3.Speaker

Loudspeaker atau lebih sering disingkat denganSpeaker adalah Transduser yang dapat mengubah sinyal listrik menjadi Frekuensi Audio (sinyal suara) yang dapat didengar oleh telinga manusia dengan cara mengetarkan komponenmembran pada Speaker tersebut sehingga terjadilah gelombang suara.

4.Saklar

Sakelar adalah sebuah perangkat yang digunakan untuk memutuskan jaringan listrik, atau untuk menghubungkannya. Jadi saklar pada dasarnya adalah alat penyambung atau pemutus aliran listrik. Selain untuk jaringan listrik arus kuat, saklar berbentuk kecil juga dipakai untuk alat komponen elektronika arus lemah.

5.Oscilloscope

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode. Sorotan elektron membekas pada layar.

B.Bahan

1.Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

2.Sensor Mic

Microphone atau Mikrofon adalah suatu alat atau komponen Elektronika yang dapat mengubah atau mengkonversikan energi akustik (gelombang suara) ke energi listrik (Sinyal Audio).

3.Opamp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).

4.Resistor

Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

3.Dasar Teori[kembali}

a.Potensiometer

        Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

Cara Kerja Potensiometer

        Potensio bekerja seperti resistor dengan semakin besar tahanan maka output (volt) semakin kecil, dan sebaliknya semakin kecil tahanan (ohm) maka output (volt) semakin besar.

        Ketika digunakan sebagai potensiometer, koneksi dibuat untuk kedua ujungnya serta penghapus, seperti yang ditunjukkan. Posisi penghapus kemudian memberikan sinyal output yang sesuai (pin 2) yang akan bervariasi antara level tegangan yang diterapkan ke satu ujung trek resistif (pin 1) dan yang di sisi lain (pin 3).

b.Resistor

        Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

c.Sensor Mic

        Microphone atau dalam dalam bahasa Indonesia disebut dengan Mikrofon adalah suatu alat atau komponen Elektronika yang dapat mengubah atau mengkonversikan energi akustik (gelombang suara) ke energi listrik (Sinyal Audio). Microphone (Mikrofon) merupakan keluarga Transduser yang berfungsi sebagai komponen atau alat pengubah satu bentuk energi ke bentuk energi lainnya. Setiap jenis Mikrofon memiliki cara yang berbeda dalam mengubah (konversi) bentuk energinya, tetapi mereka semua memiliki persamaan yaitu semua jenis Mikrofon memiliki suatu bagian utama yang disebut dengan Diafragma (Diaphragm).

d.Op-Pamp

     Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Sebuah rangkaian Op-Amp memiliki dua input (masukan) yaitu satu Input Inverting dan satu Input Non-inverting serta memiliki satu Output (keluaran). Sebuah Op-Amp juga memiliki dua koneksi catu daya yaitu satu untuk catu daya positif dan satu lagi untuk catu daya negatif. Bentuk Simbol Op-Amp adalah Segitiga dengan garis-garis Input, Output dan Catu dayanya seperti pada gambar dibawah ini. Salah satu tipe IC Op-Amp yang populer adalah IC741.

Bentuk dan Simbol IC Op-Amp

Berikut dibawah ini adalah Simbol dan bentuk IC Op-Amp pada umumnya.

        Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

1. Masukan non-pembalik (Non-Inverting) +
2. Masukan pembalik (Inverting) –
3. Keluaran Vout
4. Catu daya positif +V
5. Catu daya negatif -V

4.Percobaan[kembali}

a.Prosedur Percobaan

        1.Siapkan alat dan bahan yang dibutuhkan pada library Proteus

         2.Buka proteus dan mulai dengan projek baru

         3.Letakan semua alat dan bahan pada tempat yang anda inginkan

         4.Sambungkan semua alat dan bahan agar semua alirannya dapat di aliri oleh sumber Dc

         5.Ketika sensor ultrasonik dipasangkan, masukan hex.file ke dalam sensor mic (jika diperlukan)

         6.Setelah selesai, tutup saklar dan coba mulai mensimulasikannya

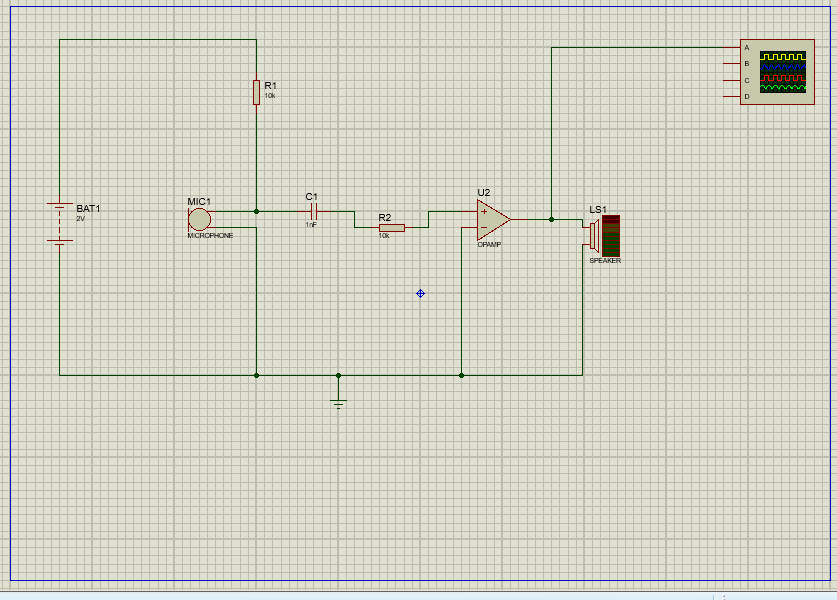

b.Rangkaian Percobaan

Baterai memberikan (suply) arus listrik menuju microphone.Ketika sensor microphone menerima input berupa audio maka akan memberikan output berupa sinyal electric.Setelah itu, sinyal electric akan diteruskan ke op- amp dan dilanjutkan ke speaker dimana ini akan di ubah kembali ke sinyal audio dan oscilloscope yg terhubung akan menunjukan sinyal gelombang sinyal electric yang di ubah.



c.Video

d.Link download

    Simulasi Proteus >>DOWNLOAD DISINI<<

    Video >>DOWNLOAD DISINI<<

    Datasheet Sensor Microphone >>DOWNLOAD DISINI<<

    Datasheet Op-Amp >>DOWNLOAD DISINI<<

    Datasheet Pot-HG >>DOWNLOAD DISINI<<
