Latihan 10

Kelompok 1


1.Pada gambar diatas, sensor apa yang digunakan ?

    A.Heart sensor
    B.Sensor Load Cell
    C.Sensor Infrared
    D.Sensor MQ-8

Jawab : B

2.Pada gambar di atas, komponen mana yang posisinya salah ?
    A.Transistor
    B.Relay
    C.Ground
    D.Kapasitor

Jawab : C

Kelompok 2

Kelompok 3

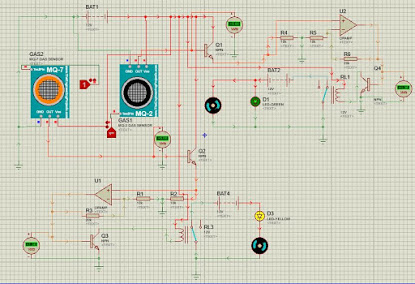

1.Pada rangkaian tersebut, fungsi dari op-amp adalah

    A.Sebagai penguat arus
    B.Sebagai penyeimbang arah arus
    C.Sebagai penghambat arus masuk
    D.Sebagai penguat arus

Jawab : D

2.Berikut merupakan komponen yang digunakan dalam rangkaian tersebut, kecuali

    A.Sensor MQ-2
    B.Sensor MQ-7
    C.Op-Amp
    D.Alternator

Jawab: D

Kelompok 4


1. Berikut adalah komponen yang harus ditambahkan dalam rangkaian, yaitu

    A.Transistor dan Relay
    B. Sensor LM35 dan Sensor MPXA6115AU
    C.Resistor dan POT-HG
    D.Alternator dan Buzzer

Jawab : A

2 Sensor yang digunakan dalam rangkaian tersebut adalah

    A.Sensor LM35
    B.Sensor Ultrasonik
    C.Rain Sensor
    D.Sensor LVDT

Jawab : C

Kelompok 5

1. Apa fungsi resistor pada rangkaian tersebut ?

    A. Agar dapat menghambat arus sehingga nilai arus berkurang sehingga dapat mengaktifkan basis transistor
    B.Sebagai penguat arus
    C.Sebagai pendeteksi nilai kuat arus
    D.Hanya hiasan saja

Jawab : A

2.Sensor akan aktif atau berlogika 1 jika

    A.Mendeteksi adanya hujan
    B.Mendeteksi adanya benda logam
    C.Mendeteksi virus berbahaya
    D.Mendeteksi gas bocor

Jawab : B


Kelompok 6


1. Pada rangkaian ini, voltmeter berfungsi sebagai pengukur nilai tegangan adalah

    A.Voltmeter
    B.Transistor
    C.Ground
    D.Buzzer

Jawab : A

2. Apa nama kaki transistor yang terhubung ke R1 dan R2 ?

    A.Emitor
    B.Kolektor
    C.Base
    D.Inisiator

Jawab : C

Kelompok 7



1.Apabila tidak ada arus yang melalui relay, maka

    A.Buzzer aktif
    B.Motor bergerak
    C.Sensor bekerja
    D.Switch tidak berpindah ke kiri

Jawab : D

2.Komponen output pada rangkaian tersebut adalah

    A.Motor dan LED
    B.Buzzer dan Motor
    C.LED
    D.Speaker

Jawab : B


Kelompok 8


1.Perhatikan komponen berikut ini
    1) DC Voltmeter
    2) Dioda
    3) Resistor
    4) Op-Amp
Yang merupakan komponen yang tidak digunakan pada rangkaian di atas adalah

A.1,2,dan 3
B.1 dan 3
C.2 dan 4
D.4 saja
E. Semua salah

Jawab : C

2. Rangkaian di atas berfungsi untuk

    A.Mendeteksi adanya kebocoran gas
    B.Mendeteksi adanya percikan api
    C.Mendeteksi adanya maling
    D.Mendeteksi adanya getaran
    E. A dan B benar

Jawab : E

Kelompok 9


1.Ketika ada arus yang mengalir ke relay, maka

    A.Switch tidak aktif/berpindah
    B.Tidak berjalan rangkaian
    C.Arus tidak menuju ke ground
    D.Switch berpindah ke kiri dan ada arus yang mengalir dari baterai ke output

Jawab : D

2.Kaki apa saja yang terdapat pada 2 sensor di atas

    A.VCC, VOUT, dan Base
    B.Base,emitor,dan kolektor
    C.VCC,GND, dan VOUT
    D.Positif dan negatif

Jawab : C

Kelompok 10


1.Sensor apa yang digunakan pada rangkaian tersebut ?

    A.Sensor Strain Gauge
    B.Sensor Magnetic Reed Switch
    C.Sensor Mic
    D.Sensor Vibration

Jawab : B

2.Apa power supply yang digunakan pada rangkaian tersebut ?

    A.Alternator
    B.LED
    C.Relay
    D.Baterai

Jawab : D

 Kuis 10

Kelompok 11


1.Logicstate berfungsi sebagai

    A.Testpin ketika sensor mendeteksi sesuatu
    B.Output sensor
    C.Input sensor
    D.Mengalirkan arus ke power supply

Jawab : A

2.Posisi ground sebenarnya yaitu
    A.Menuju pusat bumi
    B.Menengadah ke langit
    C.Ke arah utara
    D.Agak miring

Jawab : A

Kelompok 12


1. Pada rangkaian tersebut, sensor akan berlogika 1 jika

    A.Mendeteksi adanya hujan
    B.Mendeteksi adanya guncangan
    C.Mendeteksi sentuhan
    D.Mendeteksi adanya suara

Jawab : A

2.Berapa tegangan yang dibutuhkan pada power supply agar dapat mengaktifkan relay ?

    A.3 V
    B.5 V
    C.8 V
    D.12 V

Jawab : D

Kelompok 13


1.Berapa hambatan yang diperlukan pada resitor untuk mengaktifkan basis transistor ?

    A.220
    B10k
    C.30k
    D.550

Jawab : B

2. Apa saja sensor yang terdapat pada rangkaian ini ?

    A.Flame sensor dan Load cell
    B.Load Cell dan infrared
    C.Flame sensor dan LM 35
    D. Thermocouple dan touch sensor

Jawab : C

Kelompok 14


1.Pada rangkaian tersebut, jika relay nya tidak aktif maka

    A.Arus mengalir ke baterai
    B.Output tidak aktif
    C.Outpunya aktif
    D.Sensor mendeteksi adanya benda

Jawab : D

2.Fungsi Resistor diserikan dengan LED agar

    A.Arus dapat dihambat dan arus yang mengalir ke LED pun kecil
    B.Agar merusak LED
    C.Tambahan komponen saja
    D.Semua salah

Jawab : A

Kelompok 15


1.Pada rangkaian tersebut yang berfungsi sebagai penguat arus adalah

    A.DC Voltmeter
    B.LED
    C.Transistor NPN
    D.Op-Amp

Jawab : D

2Apa komponen yang tidak ada pada rangkaian tersebut ?

    A.Op-Amp
    B.Resistor
    C.Relay
    D.DC Voltmeter

Jawab : C


Kelompok 16


1.Apa saja komponen output pada rangkaian di atas ?

    A.Sensor ultrasonik
    B.DC Voltmeter
    C.Speaker dan Kipas
    D.Buzzer dan motor'

Jawab : C

2.Arus yang keluar dari sensor ultrasonik adalah tegangan yang keluar melalui kaki

    A.Emitor
    B.Base
    C.Vout
    D.VCC

Jawab : C


Kelompok 17


1.Pada rangkaian tersebut, komponen tidak aktif, ini disebabkan karena

    A.Tegangan dari power supply tidak mencukupi
    B.Arus bernilai negatif
    C.Tidak ada arus yang mengalir
    D.Komponen output yang digunakan salah

Jawab : A

2.Kenapa arus bernilai negatif ?

    A.Karena posisi dc voltmeter salah
    B.Posisi baterai terbalik
    C.Logicstate berlogika 0
    D.Adanya op-amp yang memperkuat arus

Jawab : B

Kelompok 19



1.Pada rangkaian tersebut, power supply yang digunakan adalah

    A.Alternator
    B.Baterai
    C.Aki
    D.Power bank

Jawab : A

2.Komponen yang seharusnya ditambah pada rangkaian tersebut adalah

    A.Op-Amp
    B.Dioda
    C.Resistor
    D.Buzzer

Jawab : C
