APLIKASI PENGUKUR TEKANAN DENGAN SENSOR STRAIN GAUGE (LOAD CELL)




1.Tujuan[kembali}

  a. Mengetahui rangkaian aplikasi pengukur tekanan dengan sensor load cell (strain gauge)

 b. Mensimulasikan rangkaian pada software proteus


2.Alat dan Bahan;[kembali}

A.Alat

1.Baterai



Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.






2.Ground

Grounding adalah suatu jalur langsung dari arus listrik menuju bumi atau koneksi fisik langsung ke bumi. Dipasangnya koneksi grounding pada instalasi listrik adalah sebagai pencegahan terjadinya kontak antara makhluk hidup dengan tegangan listrik berbahaya yang terekspos akibat terjadi kegagalan isolasi.
Menurut PUIL 2000 (PUIL : Persyaratan Umum Instalasi Listrik) - dipakai istilah pembumian yang artinya penghubungan suatu titik sirkit listrik atau suatu penghantar yang bukan bagian dari sirkit listrik, dengan bumi menurut cara tertentu. PUIL adalah ketentuan atau persyaratan teknis yang diterapkan di Indonesia, dengan mengacu kepada standard internasional, dan dibuat sebagai pedoman dalam pelaksanaan pekerjaan instalasi listrik.

Fungsi Grounding
1. Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
2. Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
3. Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.


B.Bahan

1.Potensiometer




Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.





2.Load Cell
Load cell merupakan sensor gaya yang sering digunakan untuk mengukur berat. Load cell tersusun dari satu atau lebih strain gauge yang ditempelkan pada batang berbahan logam yang berbentuk cincin, dimana strain gauge digunakan sebagai patokan perubahan pada load cell




3.Opamp
    Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp)

4.LED-BIRY


LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju


5.Relay

Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan   menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal.Komponen relay menggunakan prinsip elektromagnetik sebagai penggerak kontak saklar, sehingga dengan menggunakan arus listrik yang kecil atau low power, dapat menghantarkan arus listrik yang memiliki tegangan lebih tinggi.


6.Transistor UJT

Pada umumnya UJT digunakan sebagai Saklar Elektronik dan penghasil Isyarat Pulsa. UJTyang memiliki Tiga Terminal ini terdiri dari 1 Terminal Emitor (E) dan 2 Terminal Basis (B1 dan B2). Oleh karena itu, Transistor UJT ini sering disebut juga dengan Dioda Berbasis Ganda (Double Base Diode).


7.Resistor

Resistor merupakan salah satu dari komponen dasar elektronika yang banyak digunakan dalam rangkaian elektronik dan komponennya terbuat dari bahan isolator yang didalamnya terdapat nilai seseuai nilai hambatan yang dibutuhkan.  Resistor ini didesain dengan dua kutub yang berguna dalam menahan arus listrik jika dialiri oleh tegangan listrik diantara kedua kutubnya.

Nilai tegangannya berbanding dengan arus listrik yang mengalir sesuai dengan hukum ohm yaitu V=IR. Biasanya didalam jejaring elektronik dan sirkuit elektronik banyak menggunakan resistor. Resistor ini memang paling banyak dan sering digunakan dalam komponen lain.

Dalam resistor tidak ada kutub negatif dan positif, tetapi memiliki ciri utama yakni toleransi, tegangan kerja maksimum, power rating dan resistensi. Daya listrik dan resistensinya dapat dihantarkan. Ciri lainnya adalah induktansi, koefisien suhu, dan kebisingan. Satuan dari resistensi sebuah resistor bersifat resistif dilambangkan dengan Ohm dengan simbol Ω (Omega).

Adapun fungsi resistor yang sering diketahui adalah sebagai penghambat arus listrik yang mengalir suatu rangkaian elektronik. Adanya resistor ini dapat menyebabkan arus listrik tersalurkan sesuai kebutuhan. Fungsi resistor lain secara komplit antara lain:

  • Membagi arus
  • Membatasi atau mengatur arus dalam suatu rangkaian
  • Menurunkan tegangan sesuai kebutuhan yang diperlukan oleh rangkaian elektronika.
  • Membagi tegangan.
  • Membantu dalam membangkitkan frekuensi yang tinggi dan rendah dengan menggunakan bantuan kondensator dan transistor.

3.Dasar Teori[kembali}

a.Potensiometer

        Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

Simbol, Bentuk dan Fungsi Potensiometer

Cara Kerja Potensiometer

        Potensio bekerja seperti resistor dengan semakin besar tahanan maka output (volt) semakin kecil, dan sebaliknya semakin kecil tahanan (ohm) maka output (volt) semakin besar.

Prinsip kerja Potensiometer
        Ketika digunakan sebagai potensiometer, koneksi dibuat untuk kedua ujungnya serta penghapus, seperti yang ditunjukkan. Posisi penghapus kemudian memberikan sinyal output yang sesuai (pin 2) yang akan bervariasi antara level tegangan yang diterapkan ke satu ujung trek resistif (pin 1) dan yang di sisi lain (pin 3).


b.Resistor

        Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.




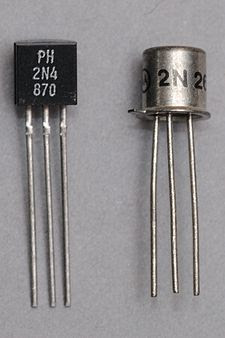

c.Transistor UJT

        Uni Junction Transistor (UJT) atau dalam bahasa Indonesia sering disebut dengan Transistor Sambungan Tunggal adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor, UJT memiliki tiga terminal dan hanya memiliki satu sambungan. Pada umumnya UJT digunakan sebagai Saklar Elektronik dan penghasil Isyarat Pulsa. Seperti namanya, Uni Junction Transistor atau UJT juga digolongkan sebagai salah satu anggota dari keluarga Transistor, namun berbeda dengan Transistor Bipolar pada umumnya, Uni Junction Transistor atau UJT ini tidak memiliki Terminal/Elektroda Kolektor. UJT  yang memiliki Tiga Terminal ini terdiri dari 1 Terminal Emitor (E) dan 2 Terminal Basis (B1 dan B2). Oleh karena itu, Transistor UJT ini sering disebut juga dengan Dioda Berbasis Ganda (Double Base Diode).

        Saat Tegangan diantara Emitor (E) dan Basis 1 (B1) adalah Nol, UJT tidak menghantarkan arus listrik, Semikonduktor batang yang bertipe N akan berfungsi sebagai penghambat (memiliki resistansi yang tinggi). Namun akan ada sedikit arus bocor yang mengalir karena bias terbalik (reverse bias).

        Pada saat tegangan di Emitor (E) dan Basis 1 (B1) dinaikan secara bertahap, resistansi diantara Emitor dan Basis 1 akan berkurang dan arus terbalik (reverse current) juga akan berkurang. Ketika Tegangan Emitor dinaikan hingga ke level bias maju, arus listrik di Emitor akan mengalir. Hal ini dikarenakan Holepada Semikonduktor yang di doping berat bertipe P mulai memasuki daerah semikonduktor tipe N dan bergabung kembali dengan Elektron yang di Batang Semikonduktor bertipe N (yang di doping ringan). Dengan demikian Uni Junction Transistor atau UJT ini kemudian mulai menghantarkan arus listrik dari B2 ke B1.

        Pada umumnya Uni Junction Transistor atau UJT ini digunakan pada beberapa aplikasi rangkaian elektronika seperti berikut ini :

  • Osilator Relaksasi (Relaxation Oscillator).
  • Rangkaian Saklar Elektronik.
  • Sensor Magnetik flux.
  • Rangkaian Pembatas Tegangan dan Arus listrik.
  • Osilator Bistabil (Bistable oscillators).
  • Rangkaian Regulator Tegangan dan Arus Listrik.
  • Rangkaian Pengendali Fase (Phase control circuits).

        Berikut ini adalah Bentuk dan Struktur dasar serta Simbol Uni Junction Transistor (Transistor Sambungan Tunggal).

Pengertian Uni Junction Transistor (UJT) dan cara Kerja UJT

Cara Kerja Uni Junction Transistor (UJT)

        Saat Tegangan diantara Emitor (E) dan Basis 1 (B1) adalah Nol, UJT tidak menghantarkan arus listrik, Semikonduktor batang yang bertipe N akan berfungsi sebagai penghambat (memiliki resistansi yang tinggi). Namun akan ada sedikit arus bocor yang mengalir karena bias terbalik (reverse bias).

        Pada saat tegangan di Emitor (E) dan Basis 1 (B1) dinaikan secara bertahap, resistansi diantara Emitor dan Basis 1 akan berkurang dan arus terbalik (reverse current) juga akan berkurang. Ketika Tegangan Emitor dinaikan hingga ke level bias maju, arus listrik di Emitor akan mengalir. Hal ini dikarenakan Holepada Semikonduktor yang di doping berat bertipe P mulai memasuki daerah semikonduktor tipe N dan bergabung kembali dengan Elektron yang di Batang Semikonduktor bertipe N (yang di doping ringan). Dengan demikian Uni Junction Transistor atau UJT ini kemudian mulai menghantarkan arus listrik dari B2 ke B1.

d.Op-Pamp

     Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Sebuah rangkaian Op-Amp memiliki dua input (masukan) yaitu satu Input Inverting dan satu Input Non-inverting serta memiliki satu Output (keluaran). Sebuah Op-Amp juga memiliki dua koneksi catu daya yaitu satu untuk catu daya positif dan satu lagi untuk catu daya negatif. Bentuk Simbol Op-Amp adalah Segitiga dengan garis-garis Input, Output dan Catu dayanya seperti pada gambar dibawah ini. Salah satu tipe IC Op-Amp yang populer adalah IC741.

Bentuk dan Simbol IC Op-Amp

Berikut dibawah ini adalah Simbol dan bentuk IC Op-Amp pada umumnya.Pengertian Op-Amp (Operational Amplifier) dan Karakteristiknya

        Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

  1. Masukan non-pembalik (Non-Inverting) +
  2. Masukan pembalik (Inverting) –
  3. Keluaran Vout
  4. Catu daya positif +V
  5. Catu daya negatif -V

e.Sensor Load Cell

Load cell adalah sebuah alat uji perangkat listrik yang dapat mengubah suatu energi menjadi energi lainnya yang biasa digunakan untuk mengubah suatu gaya menjadi sinyal listrik.


Perubahan dari satu system ke system lainnya ini tidak langsung terjadi dalam dua tahap saja tetapi harus melalui tahap-tahap pengaturan mekanikal, kekuatan dan energi dapat merasakan perubahan kondisi dari baik menjadi kurang baik.

Pada strain gauge ( load cell ) atau biasa disebut dengan deformasi strain gaugeThe strain gauge mengukur perubahan yang berepengaruh pada strain sebagai sinyal listrik, karena perubahan efektif terjadi pada beban hambatan kawat listrik.

Sebuah sel/slot beban umumnya terdiri dari empat aspek pengukur regangan dalam sistem konfigurasi pada Wheatstone Bridge. Sel/slot beban dari satu strain gauge atau dua pengukur regangan.

f.Relay

        Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Gambar bentuk dan Simbol relay

Prinsip Kerja Relay

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

  1. Electromagnet (Coil)
  2. Armature
  3. Switch Contact Point (Saklar)
  4. Spring

4.Percobaan[kembali}

a.Prosedur Percobaan

        1.Siapkan alat dan bahan yang dibutuhkan pada library Proteus
         2.Buka proteus dan mulai dengan projek baru
         3.Letakan semua alat dan bahan pada tempat yang anda inginkan
         4.Sambungkan semua alat dan bahan agar semua alirannya dapat di aliri oleh sumber Dc
         5.Ketika sensor ultrasonik dipasangkan, masukan hex.file ke dalam sensor load cell (jika diperlukan)
         6.Setelah selesai, tutup saklar dan coba mulai mensimulasikannya

b.Rangkaian Percobaan

Strain Gauge pada umumnya adalah tipe metal-foil, dimana konfigurasi grid di bentuk oleh proses photoeching. Cara kerja dari strain gauge ini adalah saat strain gauge mendapat tarikan maka akan menyebabkan perubahan panjang pada kawat tipis penyusunnya sehingga menyebabkan bertambahnya resistansi yang dihasilkan, perubahan resistansi inilah yang akhirnya dimanfaatkan sebagai patokan perubahan pada sensor beban (Load Cell). Sinyal elektrik berupa tegangan yang dihasilkan strain gauge sangat kecil sehingga dibutuhkan rangkaian penguat sinyal dengan menggunakan operator amplifier.
      Saat rangkaian telah diberi beban dan dihubungan ke sumber tegangan maka tegangan yang dikeluarkan oleh loadcell menunjukan hasil yang lebih kecil, agar relay dapat bekerja untuk menghidupkan lampu maka tegangan yang dikeluarkan oleh loadcell akan diperkuat oleh op-amp sehingga tegangan akan mencapai angka minimum. Setelah mencapai tegangan yang dapat menghidupkan relay, maka switch akan berpindah posisi ke arus yang menghubungan lampu dan alternator sehingga lampu dapat menyala, sehingga dinyatakan bahwa rangkaian tersebut mendeteksi beban dari sebuah objek yang diberikan dalam rangkaian.



c.Video





d.Link download

    Video Simulasi  >>Download Disini<<
    Simulasi Proteus >>Download Disini<<
    Datasheet Sensor Load Cell >>Download Disini<<
    Datasheet Op-Amp >>Download Disini<<
    Datasheet Pot-HG >>Download Disini<<
